60 시리즈

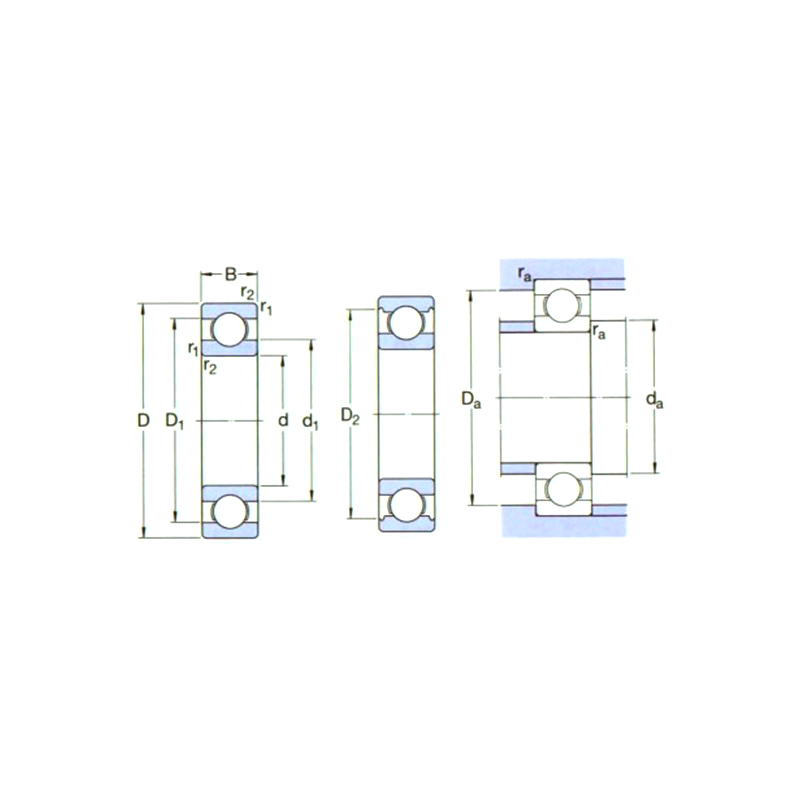

지정				주요 치수 최고 (mm)					기본 부하 등급 (N)		비asic loa디 ratings{kgf}		속도 등급 (RPM)			지대 및 필렛 치수 (mm)						무게 (g)
방패로	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	유지		기름	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	방패로
방패로	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	지Z	d · d	Z	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	방패로
601x	601xzz	-	-	1.5	6	2.5	3	0.15	330	98	34	10	75000	-	90000	2.7	3	4.8	0.211111111	0.15	0.15	0.33	0.38
602	602ZZ	-	-	2	7	2.8	3.5	0.15	385	127	39	13	63000	-	75000	3.2	3.8	5.8	6.2	0.15	0.15	0.51	0.58
602X	602xzz	-	-	2.5	8	2.8	4	0.15	550	175	56	18	60000	-	71000	3.7	4.1	6.8	7	0.15	0.15	0.63	0.83
603	603zz	-	-	3	9	3	5	0.15	570	187	58	19	56000	-	67000	4.2	4.3	7.8	7.9	0.15	0.15	0.87	1.45
604	604zz	-	-	4	12	4	4	0.2	960	345	98	35	48000	-	56000	5.6	5.6	10.4	9.9	0.2	0.2	2.25	2.29
605	605zz	-	605dd	5	14	5	5	0.2	1330	505	135	52	40000	38000	50000	6.6	6.9	12.4	12.2	0.2	0.2	3.54	3.48
606	606zz	606VV	606dd	6	17	6	6	0.3	2260	835	231	85	38000	34000	45000	8	8.2	15	14.8	0.3	0.3	5.97	6.08
607	607zz1	607VV	607dd	7	19	6	6	0.3	2340	885	238	90	36000	32000	43000	9	9.1	17	16.5	0.3	0.3	7.67	7.51
608	608zz	608VV	608dd	8	22	7	7	0.3	3300	1370	335	140	34000	28000	40000	10	10.5	20	19	0.3	0.3	12.1	12.2
609	609zz	609VV	609dd	9	24	7	7	0.3	3350	1430	340	146	32000	24000	38000	11	12	22.8	20.5	0.3	0.3	14.5	14.7

60 시리즈

시리즈 60 메트릭 미니어처 볼 베어링은 공간이 제한되는 응용 분야에서 일반적으로 사용되는 작은 롤링 베어링입니다. 일반적으로 내 직경이 1mm ~ 9mm, 외경이 최대 30mm이며 높은 정밀, 낮은 마찰 및 고속 회전 요구에 적합합니다. 60 개의 시리즈 베어링은 가벼운 설계 및 소형 구조로 인해 의료 장비, 소형 모터, 악기, 로봇 및 기타 필드에...

제품 매개 변수

×

62 시리즈

문의를 보내십시오

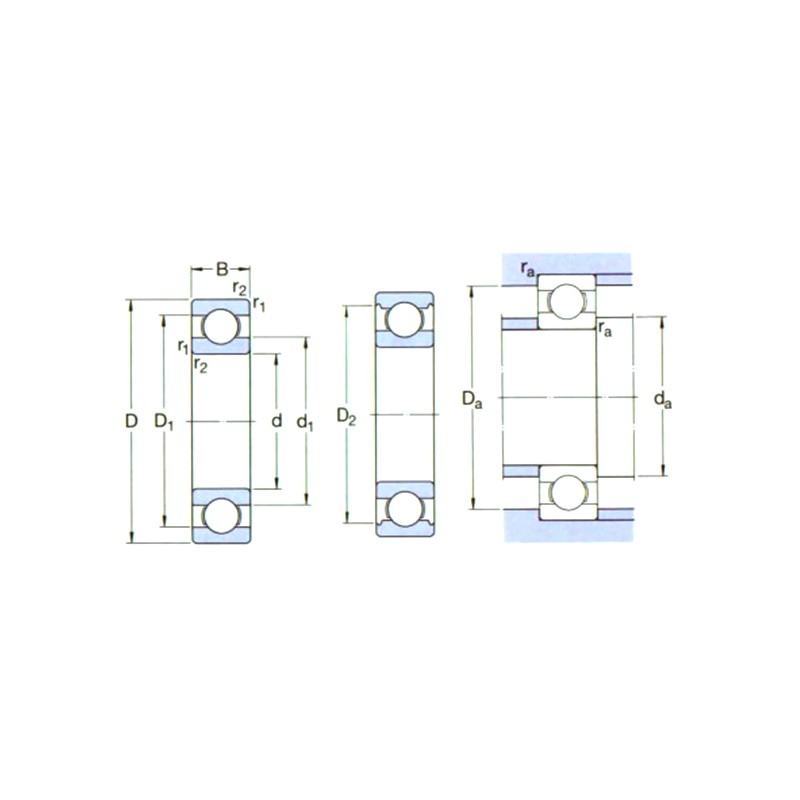

지정				주요 치수 최고 (mm)					기본 부하 등급 (N)		비asic loa디 ratings{kgf}		속도 등급 (RPM)			지대 및 필렛 치수 (mm)						무게 (g)
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	유지		기름	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	지Z	d · d	Z	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
623	623zz	-	-	3	10	4	4	0.15	630	218	64	22	50000	-	60000	4.2	4.3	8.8	8	0.15	0.15	1.65	1.66
624	624zz	-	-	4	13	5	5	0.2	1300	485	133	49	40000	-	48000	5.6	6	11.4	11.3	0.2	0.2	3.03	3.04
625	625ZZ1	625VV	625dd	5	16	5	5	0.3	1730	670	177	68	36000	32000	43000	7	7.5	14	13.8	0.3	0.3	4.95	4.86
626	626ZZ1	626VV	626dd	6	19	6	6	0.3	2340	885	238	90	32000	30000	40000	8	8.5	17	16.5	0.3	0.3	8.15	7.94
627	627zz	627VV	627dd	7	22	7	7	0.3	3300	1370	335	140	30000	28000	36000	9	10.5	20	19	0.3	0.3	12.7	12.9
628	628zz	628VV	628dd	8	24	8	8	0.3	3350	1430	340	146	28000	24000	34000	10	12	22	20.5	0.3	0.3	17.2	17.4
629	629zz	629VV	629dd	9	26	8	8	-0.6	4550	1970	465	201	28000	22000	34000	11	12.8	24	22.8	0.3	0.3	19.5	19.3

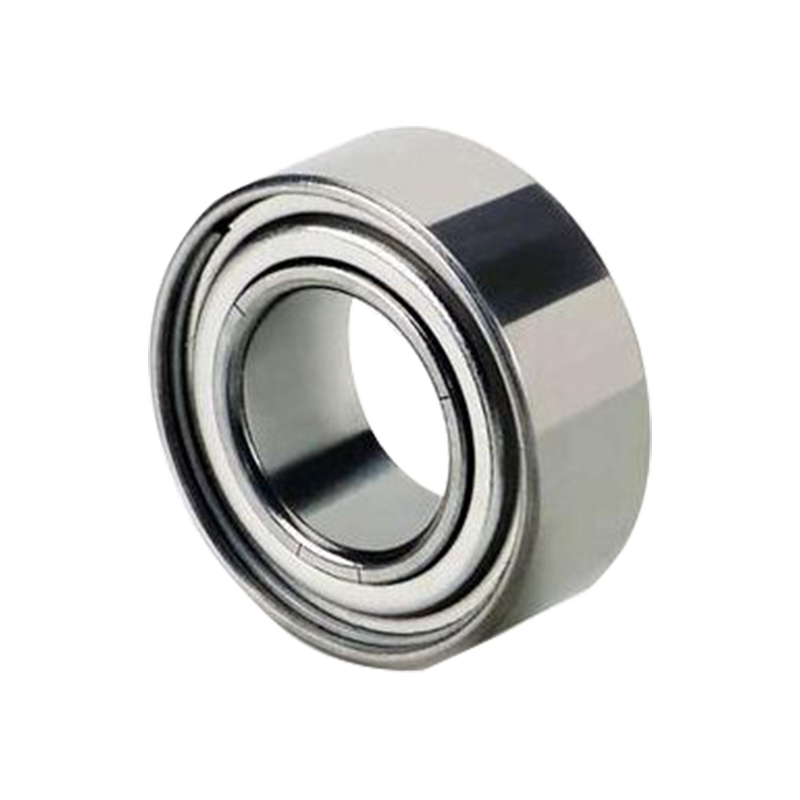

62 시리즈

62 시리즈 메트릭 미니어처 볼 베어링은 마이크로 모터, 의료 장비, 사무 장비 및 산업 기기와 같은 고속, 저음 및 마찰이 적은 장비에 널리 사용되는 작은 정밀 베어링입니다. 이 유형의 베어링은 일반적으로 외경이 작고 소형 공간 설계에 적합합니다. 구조적으로 깊은 그루브 볼 베어링이며 방사형 및 특정 축 하중을 견딜 수 있습니다. 62 시리즈는 회전...

제품 매개 변수

×

63 시리즈

문의를 보내십시오

지정				주요 치수 최고 (mm)					기본 부하 등급 (N)		비asic loa디 ratings{kgf}		속도 등급 (RPM)			지대 및 필렛 치수 (mm)						무게 (g)
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	유지		기름	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	지Z	d · d	Z	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
633	633zz	-	-	3	13	5	5	0.2	1300	485	133	49	40000	-	48000	4.6	6	11.4	11.3	0.2	0.2	3.38	3.33
634	634zz1	-	-	4	16	5	5	0.3	1730	670	177	68	36000	-	43000	6	7.5	14	13.8	0.3	0.3	5.24	5.21
635	635ZZ1	635VV	635dd	5	19	6	6	0.3	2340	885	238	90	32000	30000	40000	7	8.5	17	16.5	0.3	0.3	8.56	8.34
636	636zz	636VV	636dd	6	22	7	7	0.3	3300	1370	335	140	30000	28000	36000	8	10.5	20	19	0.3	0.3	14	14
637	637zz1	637VV	637dd	7	26	9	9	0.3	4550	1970	465	201	28000	22000	34000	9	12.8	24	22.8	0.3	0.3	24	25
638	638zz1	638VV	638dd	8	28	9	9	0.3	4550	1970	465	201	28000	22000	34000	10	12.8	26	22.8	0.3	0.3	28.3	28.6
639	639zz	639VV	-	9	30	10	10	0.6	5100	2390	520	244	24000	-	30000	13	16.1	26	25.6	0.6	0.6	36.5	36

63 시리즈

63 시리즈 메트릭 미니어처 볼 베어링은 정밀 기계, 마이크로 모터, 홈 어플라이언스, 사무실 장비 및 기타 경량 부하, 고속 시나리오에 널리 사용되는 고정밀, 소형 롤링 베어링입니다. 소형 크기, 경량, 낮은 마찰 계수, 특정 방사형 및 축 하중을 견딜 수있는 능력, 부드러운 작동 및 저음이 특징입니다. 베어링은 일반적으로 고품질 강철 또는 스테인레...

제품 매개 변수

×

68 시리즈

문의를 보내십시오

지정				주요 치수 최고 (mm)					기본 부하 등급 (N)		비asic loa디 ratings{kgf}		속도 등급 (RPM)			지대 및 필렛 치수 (mm)						무게 (g)
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	유지		기름	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	지Z	d · d	Z	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
681	-	-	-	1	3	1	-	0.05	80	23	8	2.5	130000	-	150000	1.4	-	2.6	-	0.05	-	0.03	-
681x	681xzz	-	-	1.5	4	12	2	0.05	112	33	11	3.5	100000	-	120000	1.9	2.1	3.6	3.6	0.05	0.05	0.07	0.11
682	682zz	-	-	2	5	15	23	0.08	169	50	17	5	85000	-	100000	2.6	2.7	4.4	4.2	0.08	0.08	0.12	0.17
682x	682xzz	-	-	2.5	6	18	2.6	0.08	208	74	21	7.5	71000	-	80000	3.1	3.7	5.4	5.4	0.08	0.08	0.23	0.29
683a	683Azz	-	-	3	7	2	3	0.1	390	130	40	13	63000	-	75000	3.8	4	6.2	6.4	0.1	0.1	0.32	0.45
684A	684Azz	-	-	4	9	2.5	4	-0.15	640	225	65	23	53000	-	63000	4.8	5.2	8.2	8.1	0.1	0.1	0.63	1.01
685	685zz	-	-	5	11	3	5	0.15	715	281	73	29	45000	-	53000	6.2	6.2	9.8	9.9	0.15	0.15	1.2	1.96
686a	686Azz	686AVV	686ADD	6	13	3.5	5	0.15	1080	440	110	45	40000	38000	50000	7.2	7.4	11.8	11.7	0.15	0.15	1.91	2.69
687	687zz1	687VV	687dd	7	14	3.5	5	0.15	1170	510	120	52	40000	34000	45000	8.2	8.5	12.8	12.7	0.15	0.15	2.13	2.97
688a	688Azz1	688AVV	688ADD	8	16	4	5	0.2	1610	710	164	73	36000	28000	43000	9.6	10.2	14.4	14.2	0.2	0.2	3.12	4.02
689	689zz1	689VV	689dd	9	17	4	5	0.2	1330	665	136	68	36000	24000	43000	10.6	11.5	15.4	15.2	0.2	0.2	3.53	4.43

68 시리즈

68 시리즈 메트릭 미니어처 딥 그루브 볼 베어링은 공간이 제한되어 있지만 높은 정밀도와 고속이 필요한 응용 분야에서 주로 사용되는 소형 베어링 유형입니다. 그들은 작은 내부 직경의 단일 줄 디자인을 가지고있어 작은 기계에 적합합니다. 고품질 재료 및 정밀 가공 공정을 사용하기 때문에 68 개의 시리즈 베어링은 내구성이 우수하고 내마모성이 우수한 높은...

제품 매개 변수

×

69 시리즈

문의를 보내십시오

지정				주요 치수 최고 (mm)					기본 부하 등급 (N)		비asic loa디 ratings{kgf}		속도 등급 (RPM)			지대 및 필렛 치수 (mm)						무게 (g)
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	유지		기름	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
실레드와 함께	오픈 유형	SEAL VV	SEAL 디D와 함께	d	D	B	B1	R (Min)	Cr	코	Cr	코	지Z	d · d	Z	DA (Min)	DB (최대)	DA (max)	DB (Min)	RA (Max)	RB (최대)	오픈 유형	실레드와 함께
691	-	-	-	1	4	1.6	-	0.1	38	35	14	3.5	100000	-	120000	1.8	-	3.2	-	0.1	-	0.09	-
691x	691xzz	-	-	1.5	5	2	2.6	0.15	237	69	24	7	85000	-	100000	2.7	2.5	3.8	4.3	0.15	0.15	0.17	0.2
692	692zz	-	-	2	6	2.3	3	0.15	330	98	34	10	75000	-	90000	3.2	3	4.8	5.4	0.15	0.15	0.28	0.38
692x	692xzz	-	-	2.5	7	25	3.5	15	385	127	39	13	63000	-	75000	3.7	3.8	5.8	6.2	0.15	0.15	0.41	0.55
693	693zz	-	-	3	8	3	4	0.15	560	179	57	18	60000	-	67000	4.2	4.3	6.8	7.3	0.15	0.15	0.61	0.83
694	694zz	-	-	4	11	4	4	0.15	960	345	98	35	48000	-	56000	5.2	5.6	9.8	9.9	0.15	0.15	1.7	1.75
695	695zz	695VV	695dd	5	13	4	4	0.2	1080	430	110	44	43000	40000	50000	6.6	6.6	11.4	11.2	0.2	0.2	2.45	2.5
696	696zz1	696VV	696dd	6	15	5	5	0.2	1730	670	177	68	40000	36000	45000	7.6	7.9	13.4	13.3	0.2	0.2	3.88	3.72
697	697zz1	697VV	697dd	7	17	5	5	0.3	1610	710	164	73	36000	28000	43000	9	10.2	15	14.8	0.3	0.3	5.26	5.12
698	698zz	698VV	698dd	8	19	6	6	0.3	2240	910	228	93	36000	28000	43000	10	10	17	16.5	0.3	0.3	7.23	7.18
699	699zz1	699VV	699dd	9	20	6	6	0.3	1720	840	175	86	34000	24000	40000	11	12	18	17.2	0.3	0.3	8.45	8.33

69 시리즈

69 시리즈 메트릭 미니어처 볼 베어링은 다양한 기계 장비에 널리 사용되는 고정밀 베어링입니다. 이런 종류의 베어링의 내 직경은 일반적으로 3mm ~ 10mm이며, 외경은 6mm ~ 18mm이므로 공간이 제한되는 응용 분야에 적합합니다. 69 시리즈의 디자인 기능에는 낮은 마찰, 장수 및 하중 부유 용량이 포함되어있어 빠른 속도로 안정적인 작동을 가능...

제품 매개 변수
