SQ ...- RS 시리즈 볼 조인트 베어링은 기계 장비 및 자동화 시스템에 널리 사용되는 고성능 연결 요소입니다. 이 볼 조인트 디자인은 우수한 회전 및 진동 성능을 제공하도록 설계되었으며 여러 방향으로 하중을 견딜 수 있습니다. SQ ...- RS 시리즈 베어링은 고강도 재료로 만들어졌으며 가혹한 환경에서 장기적인 안정적인 작동을 보장합니다. 구형 디자인은 더 넓은 범위의 움직임을 허용하며 다양한 스포츠 장비, 산업 기계 및 자동차 분야에 사용하기에 적합합니다. 정밀 가공을 통해 SQ ...- RS 시리즈 제품은 고정밀 적합성과 낮은 마찰 특성을 보장하여 시스템의 전반적인 효율성과 신뢰성을 향상시킵니다.

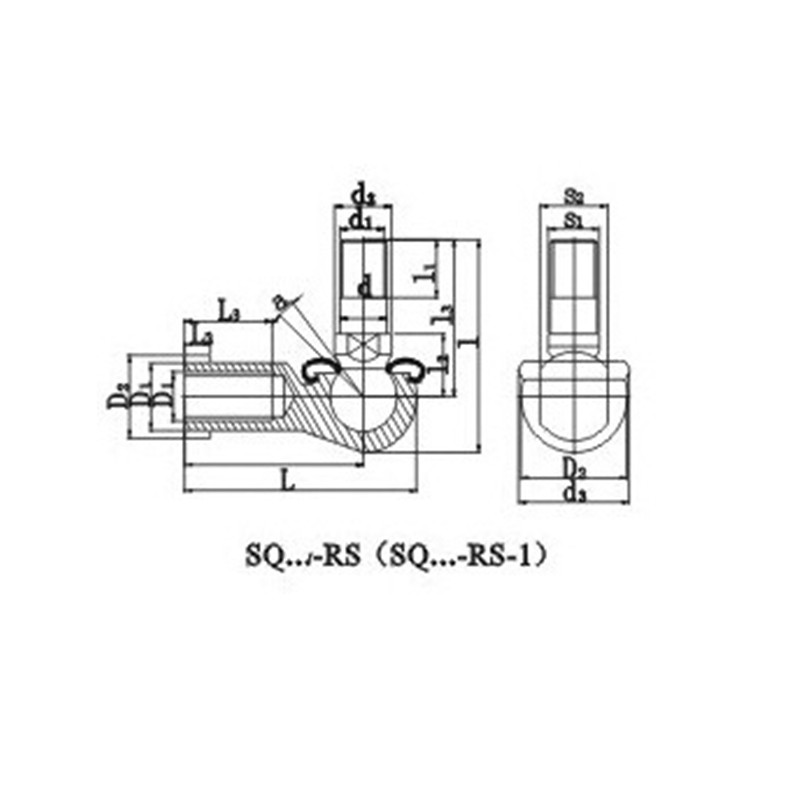

제품 사양
| 지정 | 치수 ≥ (mm) | 정적 부하 등급 (KN) | 체중 (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | 엘 | 엘1 | L2 | L3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQ6-R | M6 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.s | 0.039 |
| SQ8-R | M8 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| SQ10-RS | M10 × 1.25 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| SQ12-R | M12 × 1.25 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| SQ14-R | M14 × 1.5 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| SQ16-R | M16 × 1.5 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| SQ18-R | M18 × 1.5 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
| SQ20-R | M20 × 1.5 | 27 | 50 | 90 | 25 | 27 | 68 | 24 | 99 | 77 | 10 | 35 | 27.5 | 34 | 44 | 30 | 20 | 45 | 0.538 |
| SQ22-R | M22 × 1.5 | 27 | 52 | 95 | 26 | 28 | 70 | 24 | 109 | 84 | 12 | 41 | 30 | 37 | 50 | 32 | 16 | 48 | 0.713 |
