SQD 시리즈 볼 조인트로드 엔드 베어링은 항공, 자동차 및 산업 장비에 널리 사용되는 고성능 기계적 연결 구성 요소입니다. 그들은 내성 재료로 만들어졌으며, 부식성과 피로 저항성이 우수하며, 높은 하중과 극한 환경에서 안정적인 작업 성능을 유지할 수 있습니다. SQD 시리즈의 설계 기능에는 유연한 회전 기능과 설치하기 쉬운 구조가 포함되어 다양한 응용 분야에서 힘을 효과적으로 운반하고 전송할 수 있습니다. 이 볼 조인트 디자인은 여러 방향으로 자유로운 움직임을 허용하여 다양한 스포츠 요구를 수용 할 수 있습니다. 또한 SQD 시리즈 제품은 다양한 장비의 요구를 충족시키기 위해 광범위한 크기로 제공되어 시스템의 전반적인 신뢰성 및 서비스 수명을 보장합니다. 로봇 공학, 유압 시스템 또는 기타 기계 장치에서 SQD 시리즈 볼 조인트로드 엔드 베어링은 효율적이고 안정적인 작동을 보장하는 핵심 구성 요소입니다.
제품 사양

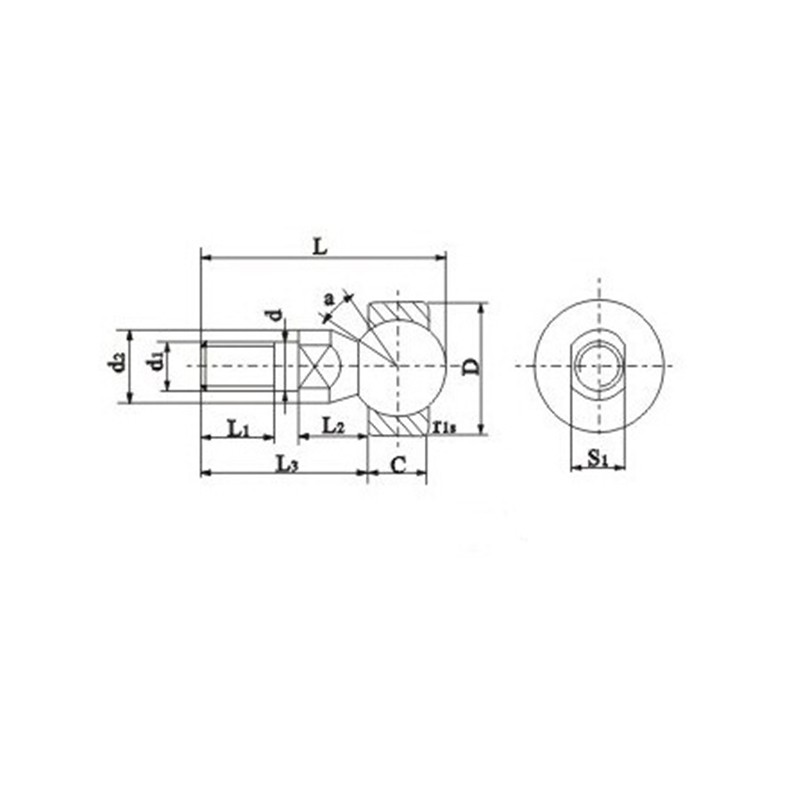

| 지정 | 치수 ≥ (mm) | 정적 부하 등급 (KN) | 체중 (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 디1 | D2 | 엘1 | L2 | L3 | L | S1 | 기음 | D | Rs | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1.25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1.25 | 17 | 17 | 15.1 | 38.1 | 55.1 | 이다 | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1.5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
