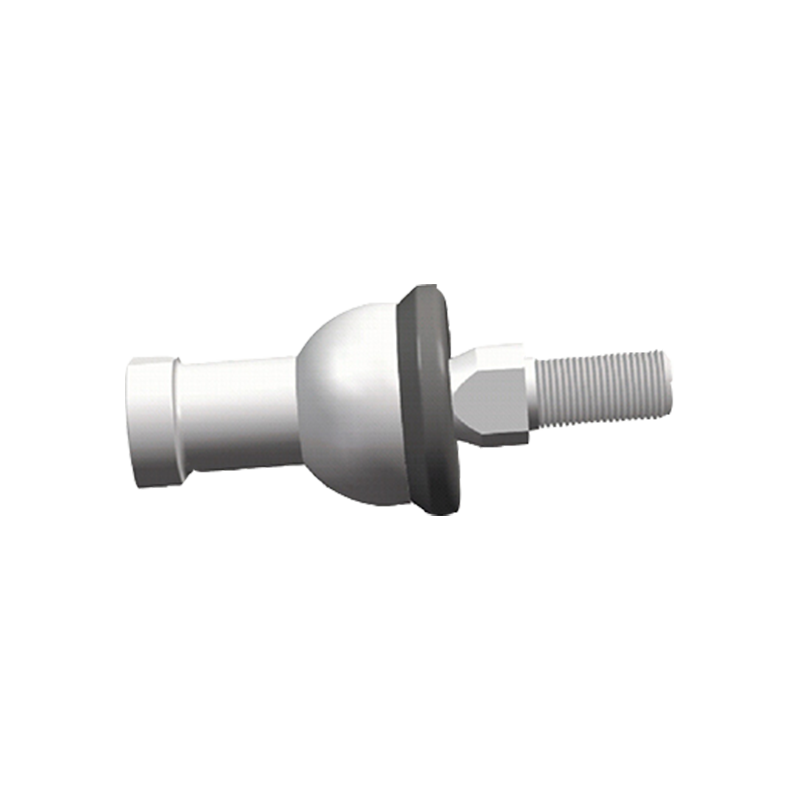

SQZ...-RS 시리즈 볼 조인트 로드 엔드 베어링 다양한 산업 및 기계 시스템에 널리 사용되는 고성능의 내구성 있는 기계 부품입니다. 이 베어링의 설계는 축방향 및 반경방향 하중 하에서 유연한 이동을 가능하게 하여 탁월한 작동 안정성을 제공합니다. SQZ...-RS 시리즈는 고온과 혹독한 환경에서도 신뢰성을 보장하기 위해 고품질 소재로 제조되었습니다. 또한 독특한 밀봉 구조로 먼지와 먼지의 침입을 효과적으로 방지하여 베어링의 수명을 연장합니다. 설치가 쉽고 자동차, 항공, 건설 기계 등을 포함한 많은 분야에 적합합니다.
SQZ...-RS 시리즈 볼 조인트 로드 엔드 베어링은 확립된 산업 표준에 따라 제조됩니다. 이러한 구성 요소는 기계적 연결 및 제어 시스템에서 움직이는 부품을 연결하도록 설계되어 로드와 하우징 사이의 각도 오정렬을 수용합니다. 나사형 수형 생크와 일체형 보어가 있는 구형 볼이 특징입니다. 베어링은 제어 레버, 유압 실린더 및 조향 메커니즘과 같이 높은 신뢰성과 최소한의 유지 관리가 필요한 응용 분야에 적합합니다.
이 제품은 다음 응용 분야에 사용하기에 적합합니다:
SQZ-RS 시리즈의 통합 PTFE 라이너는 마찰이 적은 인터페이스를 제공하여 지속적인 수동 윤활의 필요성을 크게 줄입니다. 대조적으로, 라이닝되지 않은 로드 끝은 마모 및 발작을 방지하기 위해 주기적인 그리스 적용이 필요하며 이는 상당한 유지 관리 부담이 될 수 있습니다. 접근하기 어려운 지역이나 윤활유 오염이 우려되는 환경에 적용하는 경우 자체 윤활 설계는 보다 안정적이고 간소화된 솔루션을 제공합니다. 설계 간의 선택은 특정 운영 환경 및 유지 관리 프로토콜을 기반으로 해야 합니다. 상세한 비교 분석을 위해 기술팀이 상담을 제공할 수 있습니다.
SQZ-RS 시리즈는 견고한 소재와 엄격한 허용 오차로 설계되어 작동 진동과 충격 하중을 효과적으로 관리할 수 있습니다. 하우징의 강도와 구형 볼 핏의 정밀도는 베어링이 무결성을 유지하고 높은 진동 조건에서 조기 고장의 일반적인 원인인 과도한 플레이를 방지하도록 보장합니다. 베어링의 정적 및 동적 하중 등급은 이러한 힘을 견딜 수 있는 능력을 정량적으로 측정할 수 있습니다. 긴 서비스 수명을 보장하려면 애플리케이션의 예상 최대 하중 및 진동 응력을 초과하는 하중 등급을 갖춘 베어링을 선택하는 것이 중요합니다. 당사의 엔지니어는 귀하의 애플리케이션의 특정 부하 및 진동 프로파일을 검토하여 가장 적합한 제품을 추천할 수 있습니다.

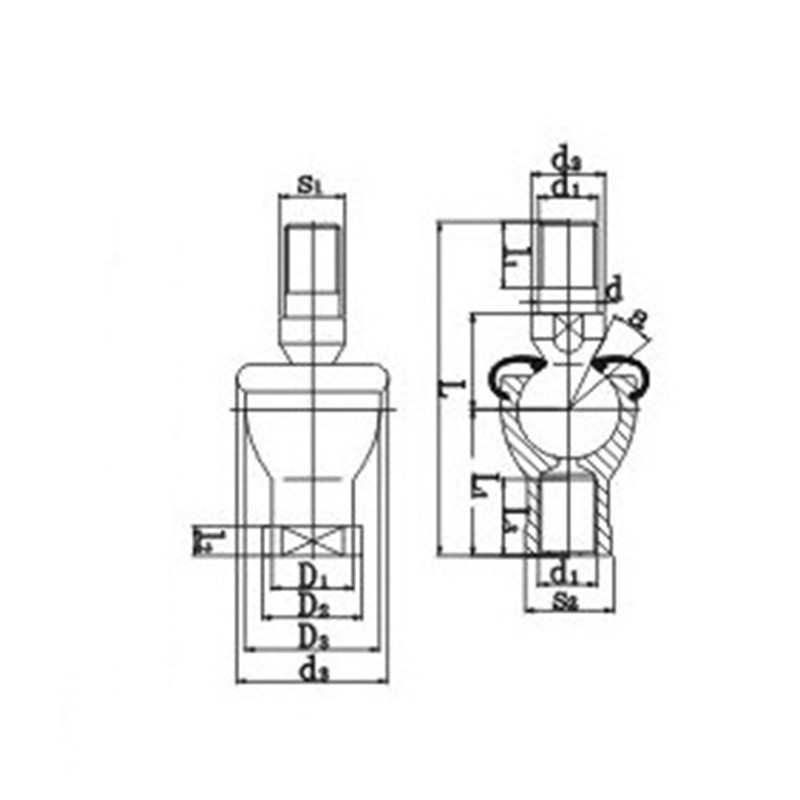

제품 사양
| 지정 | 치수（mm） | 정적 하중 등급 (KN) | 무게(kg) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 디1 | 디2 | 디디3 | l1 | l2 | S1 | 엘 | 엘1 | 엘2 | 엘3 | 디1 | 디2 | 디3 | S2 | α° ≈ | |||
| SQZ5-RS | 엠5 | 9 | 19 | 8 | 11 | 7 | 46 | 24 | 4 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
| SQZ6-RS | M6 | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
| SQZ8-RS | M8 | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
| SQZ10-RS | M10×1.25 | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.12 |
| SQZ12-RS | M12×1.25 | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11 | 0.18 |
| SQZ14-RS | M14×1.5 | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8 | 25 | 20 | 25 | 36 | 22 | 11 | 15 | 0.27 |
| SQZ16-RS | M16×1.5 | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8 | 27 | 22 | 27 | 40 | 22 | 11 | 15 | 0.36 |
| SQZ18-RS | M18×1.5 | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10 | 32 | 25 | 31 | 45 | 27 | 11 | 19 | 0.54 |
| SQZ20-RS | M20×1.5 | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19 | 0.57 |
| SQZ22-RS | M22×1.5 | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23 | 0.76 |
