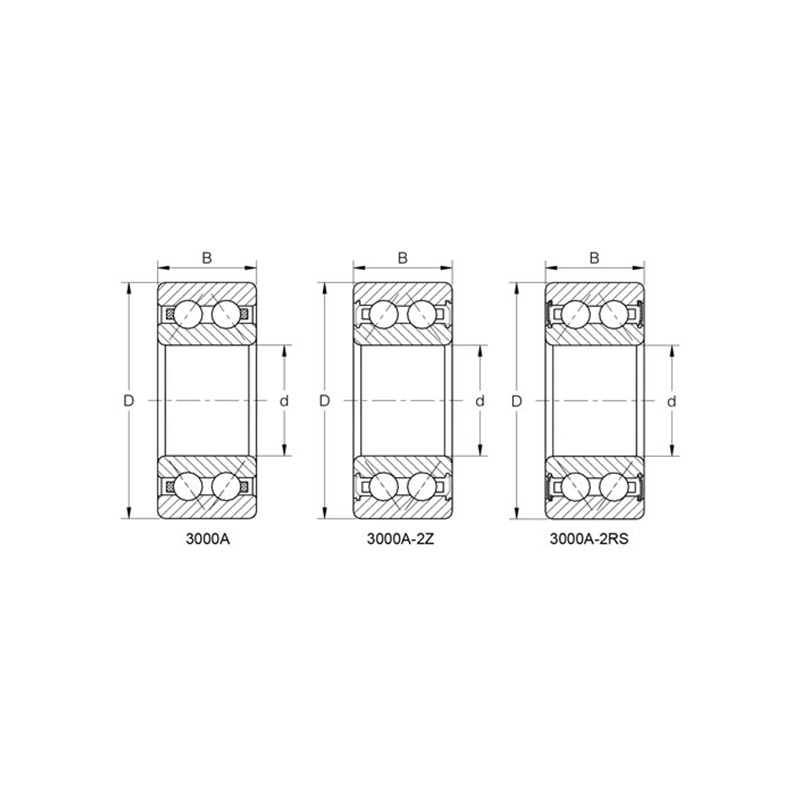

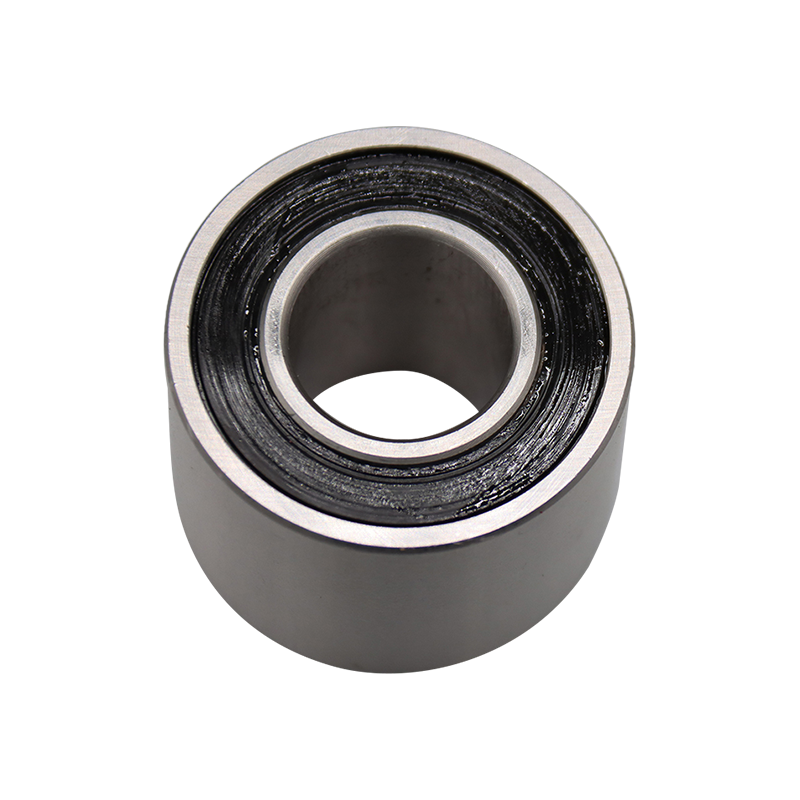

3000A 시리즈

3000A 시리즈 복렬 앵귤러 콘택트 볼 베어링은 결합된 방사형 및 축방향 하중의 처리를 용이하게 하는 특정 내부 형상으로 설계되었습니다. 단일 행 변형과 달리 3000A 시리즈는 견고한 샤프트 지지와 틸팅 모멘트를 수용할 수 있는 능력을 가능하게 하는 접촉각을 갖춘 특수 설계가 특징입니다. 이 베어링은 솔리드 외부 링, 일체형 내부 링, 일반적으로 유리 섬유 강화 폴리아미드 또는 프레스 스틸로 제작되는 볼 및 케이지 어셈블리로 구성됩니다. 내부 구조는 정확한 볼 안내와 최적화된 하중 분산을 보장하므로 공간은 제한되어 있지만 높은 하중 지지 능력이 필요한 응용 분야에 적합합니다. 특정 환경 요구 사항을 충족하기 위해 일반적으로 개방형 또는 밀봉형 구성으로 공급됩니다.

문의하기

2열 앵귤러 콘택트 · 양방향 하중 · 컴팩트 시리즈

이중 행 앵귤러 콘택트 볼 베어링

양방향 축방향 하중

축 폭 감소

TVH / 스틸 케이지

2Z / 2RS 씰링

양방향 축방향 하중 용량

이중 열 배열을 통해 베어링은 반경방향 하중과 동시에 양방향의 축방향 힘을 지원할 수 있습니다.

강화된 강성

특수한 접촉각 설계는 높은 수준의 강성을 제공하여 작동 중 샤프트 편향을 줄입니다.

컴팩트 봉투

크게 줄어든 축방향 폭에서 2개의 단열 앵귤러 콘택트 베어링 기능을 제공하여 설치 공간을 최적화합니다.

고속 성능

최적화된 내부 궤도 마감 및 케이지 설계는 마찰을 최소화하여 열 발생을 제어하면서 높은 회전 속도를 가능하게 합니다.

제품 기술적 특성

접촉각

표준 각도 균형 방사형 및 축방향 하중 분포

케이지 재료

저소음용 폴리아미드(TVH) / 고온 안정성을 위한 프레스강

씰링 옵션

먼지 보호 및 윤활제 유지를 위한 2Z(금속 실드) / 2RS(립 씰)

디

디imensional Standards

글로벌 호환성을 위한 ISO 15 경계 치수

엘

엘ubrication

리튬 기반 그리스가 사전 충전된 밀봉형 변형 · -30°C ~ 110°C

일반적인 애플리케이션 시나리오

자동

자동차 시스템

에어컨 압축기, 휠 허브, 텐셔너 풀리

펌프

산업용 펌프

유체 이동으로 인한 축 추력을 관리하는 원심 펌프

농업

농업 기계

디isc harrows, seeders, conveyor systems under combined loads

모터

전기 모터

중형 산업용 모터 및 가전제품

PWR

동력 전달

정밀한 기어 맞물림이 필요한 기어박스 및 감속 드라이브

[에스] 보관 조건

상대습도가 60%를 넘지 않는 서늘하고 건조한 환경에 보관하세요. 부식을 방지하려면 베어링을 개봉하지 않은 원래 포장에 보관하십시오.

[H] 취급상의 주의사항

특수 유도 히터나 기계식 장착 도구를 사용하십시오. 궤도 브리넬링을 방지하려면 롤링 요소를 통해 장착력을 가하지 마십시오.

[A] 정렬 정확도

0.001 ~ 0.003 라디안 내에서 샤프트와 하우징 정렬을 확인하십시오. 과도한 오정렬은 조기 케이지 마모 및 작동 온도 상승으로 이어집니다.

[엘] 엘ubrication Check

개방형 베어링의 경우 최종 조립 전에 공장에서 도포한 방청제와 작동 윤활제 간의 호환성을 확인하십시오.

지정	주요치수(mm)			기본정격하중(KN)		제한속도(rpm)		무게
지정	디	디	비	디ynamic(Cr)	정적(Cor)	그리스	오일	(kg)
3000A	10	26	12	5.5	3.2	18000	23000	0.022
3200A	10	30	14.3	7.5	4.3	16000	21000	0.05
3001A	12	28	12	6.1	3.7	17000	22000	0.025
3201A	12	32	15.9	9	4.9	14000	19000	0.058
3002A	15	32	13	8.5	5.4	14500	18000	0.036
3202A	15	35	15.9	10	6	11000	16000	0.066
3302A	15	42	19	14	8	10000	15000	0.13
3003A	17	35	14	9	6	12500	16000	0.042
3203A	17	40	17.5	12.7	7.8	9000	14000	0.096
3303A	17	47	22.2	17.3	10.4	8000	12000	0.18
3804A	20	32	10	4.9	3.9	13000	14300	0.02
3904A	20	37	13	9.3	6.6	12000	13200	0.046
3004A	20	42	16	14.2	9.6	11000	13000	0.08
3204A	20	47	20.6	19	12.1	8000	12000	0.16
3304A	20	52	22.2	19	12.3	8500	12000	0.22
3805A	25	37	10	5.5	4.9	11500	12700	0.025
3905A	25	42	13	9.6	7.5	11000	12300	0.062
3005A	25	47	16	15.2	11	9500	12000	0.1
3205A	25	52	20.6	20.6	13.9	7500	10000	0.19
3305A	25	62	25.4	27.6	17.8	7500	10000	0.367
3806A	30	42	10	5.7	5.6	10000	11500	0.03
3906A	30	47	13	9.9	8.3	9500	10500	0.095
3006A	30	55	19	20.3	15.5	8000	10000	0.16
3206A	30	62	23.8	25.7	18.5	6300	8500	0.31
3306A	30	72	30.2	37.2	25.9	6000	8000	0.59
3807A	35	47	10	6.1	6.2	8500	10000	0.035
3907A	35	55	15	12.9	11.3	8000	9500	0.138
3007A	35	62	20	24.2	20.4	6500	8500	0.24
3207A	35	72	27	30.4	23.5	5600	7500	0.51
3307A	35	80	34.9	46.1	35.3	5300	7000	0.82
3808A	40	52	10	6.4	6.9	7000	8500	0.04
3908A	40	62	16	17.4	15.8	6500	8000	0.158
3008A	40	68	21	24.5	20.8	6000	7800	0.279
3208A	40	80	30.2	40.8	30.2	5300	7000	0.64
3308A	40	90	36.5	54.9	40.1	4800	6300	1.06
3809A	45	58	10	6.7	7.7	6300	7000	0.055
3909A	45	68	16	17.9	17.2	6000	6800	0.183
3009A	45	75	23	39.3	36.4	5600	6200	0.364
3209A	45	85	30.2	42.8	34.5	4800	6300	0.72
3309A	45	100	39.7	72.1	52	4300	5600	1.24
3810A	50	65	12	7	8.4	6000	7500	0.075
3910A	50	72	16	19.1	19.6	5800	7200	0.189
3010A	50	80	23	42.3	41.9	5300	6600	0.395
3210A	50	90	30.2	43.2	35.3	4500	6000	0.78
3310A	50	110	44.4	84.9	62.6	4000	5300	1.96
3811A	55	72	13	12.8	14.4	5500	6500	0.01
3911A	55	80	19	20	21.7	5300	6200	0.282
3011A	55	90	26	43.7	44.7	4800	5800	0.581
3211A	55	100	33.3	53.9	47.2	4000	5300	1.03
3311A	55	120	49.2	106.3	82	3600	4800	2.4
3812A	60	78	14	13.6	16.2	5000	5500	0.14
3912A	60	85	19	21	23.8	4800	5300	0.303
3012A	60	95	26	47.2	53.4	4400	5000	0.621
3212A	60	110	36.5	61.3	52.6	3800	5000	1.4
3312A	60	130	54	121.4	95.1	3400	4500	3.24
3813A	65	85	15	15.1	18.3	4700	5200	0.182
3913A	65	90	19	21.4	24.8	4500	5000	0.324
3013A	65	100	26	49.5	59.2	4000	4800	0.661
3213A	65	120	38.1	73.4	66.6	3400	4500	1.84
3313A	65	140	58.7	137.5	109.6	2800	3700	3.9
3814A	70	90	15	18	21.9	4400	4800	0.19
3914A	70	100	23	25.8	30	4000	4600	0.516
3014A	70	110	30	54.2	58.9	3600	4400	0.95
3214A	70	125	39.7	80.5	73.8	3200	4300	1.98
3314A	70	150	63.5	154.5	125.1	2800	3800	4.7
3815A	75	95	15	16	20.3	4200	4700	0.224
3915A	75	105	23	26	31.3	3800	4300	0.546
3015A	75	115	30	57.7	66.5	3400	4000	1.003
3215A	75	130	41.3	87.9	81.4	3000	3600	2.01
3315A	75	160	68.3	171.4	134.8	2600	3200	6.3
3216A	80	140	44.4	103.7	97.5	2800	3600	2.48
3316A	80	170	68.3	190.1	151.7	2400	3400	7.21
3217A	85	150	49.2	111.8	106.4	2400	3500	3.2
3317A	85	180	73	189.4	234.5	2200	3200	8.3
3218A	90	160	52.4	111.8	106.4	2400	3200	4.5
