3000A-2Z 시리즈

3000A-2Z 시리즈 복열 앵귤러 콘택트 볼 베어링은 전기 기계 장비, 자동차 및 산업 기계에 널리 사용되는 고성능 베어링입니다. 이 베어링 시리즈는 복열 설계로 더 높은 축방향 및 반경방향 하중을 견딜 수 있으며 고속 작동 및 고하중 조건에서 사용하기에 적합합니다. 앵귤러 콘택트 구조를 통해 베어링은 하중을 지탱할 때 응력을 효과적으로 분산시키고 마찰을 감소시키며 내구성을 향상시킵니다. 3000A-2Z 시리즈 베어링에는 더스트 커버(2Z)도 장착되어 있어 먼지와 불순물이 베어링 내부로 들어가는 것을 효과적으로 방지하고 수명을 연장합니다. 또한 이 베어링은 정밀도와 강성 측면에서 뛰어난 성능을 갖고 있어 고정밀 용도에 적합합니다.

문의하기

복렬 · 30° 접촉 · ZZ 차폐

3000A-2Z 이중 행 앵귤러 콘택트 볼 베어링

30° 접촉각 ZZ 금속 실드 미리 기름칠된

3000A-2Z 시리즈 복열 앵귤러 콘택트 볼 베어링은 소형 축 범위 내에서 높은 축방향 및 반경방향 부하 용량이 필요한 응용 분야용으로 설계되었습니다. 복열 구성은 한 쌍의 단열 베어링에 비해 좁은 폭을 유지하면서 양방향 축 지지를 제공합니다. 30° 접촉각은 축 강성과 반경방향 하중 용량 사이의 균형을 최적화합니다. 양쪽에 2Z 금속 실드가 장착된 이 베어링은 낮은 마찰 토크를 유지하면서 큰 입자로부터 효과적으로 보호합니다. 고품질 리튬 그리스로 사전 윤활 처리된 베어링은 서비스 간격 연장을 위해 유지보수가 필요 없는 작동을 제공합니다. 작동 온도 범위는 -30°C ~ 110°C입니다. 일반적인 응용 분야에는 공간 효율성과 높은 부하 용량이 필수적인 펌프, 기어박스, 전기 모터 및 산업 기계가 포함됩니다.

양방향 축 지원

복열 구성은 양방향에서 축방향 부하 용량을 제공하므로 쌍으로 된 단열 베어링이 필요하지 않습니다.

최적화된 접촉각

30° 접촉각 delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

2Z 차폐 시스템

양쪽의 금속 실드는 낮은 마찰 토크를 유지하면서 큰 입자로부터 효과적으로 보호합니다.

콤팩트한 축폭

좁은 폭 설계는 제한된 축 공간에 맞으면서도 2개의 단열 베어링의 부하 용량을 제공합니다.

기술 사양

보어 직경 d 10mm - 40mm

외경 D 30mm - 80mm

폭 B 14mm - 28mm

접촉각 공칭 30°

동적하중 C 8.2kN - 32.5kN

정하중 C0 5.6kN - 22.8kN

제한 속도(그리스) 6000 - 16000rpm

차폐형 2Z(금속 실드)

정밀등급 P0 / P5

케이지 소재 유리 섬유 강화 PA66

애플리케이션 시나리오

산업용 펌프

양방향 축 지지가 필요한 원심 펌프 및 용적형 펌프.

기어박스

축 공간이 제한된 감속 드라이브 및 동력 전달 시스템의 샤프트 지지대입니다.

전기 모터

정확한 로터 위치 지정을 위해 예압 제어 기능이 있는 모터 샤프트 지원.

농업 기계

수확기 및 트랙터의 컨베이어 롤러 및 구동축.

기술문의

2Z와 2RS 씰링의 차이점은 무엇입니까?

2Z는 큰 입자로부터 보호하고 낮은 마찰 토크를 제공하는 양쪽의 금속 실드를 나타냅니다. 2RS는 양쪽의 접촉식 고무 씰을 말하며 습기와 오염 물질로부터 완벽한 밀봉을 제공하지만 마찰 토크는 더 높습니다.

3000A-2Z 베어링의 예압을 어떻게 설정합니까?

3000A-2Z 베어링은 일반적인 응용 분야에 최적화된 내부 예압 설정으로 제공됩니다. 특정 예압 요구 사항은 제조업체에 문의하세요. 대부분의 경우 베어링은 추가 조정이 필요하지 않은 표준 예압에 맞게 설계되었습니다.

3000A-2Z 베어링이 정렬 불량을 수용할 수 있습니까?

앵귤러 콘택트 베어링은 오정렬 가능성이 제한되어 있습니다. 권장되는 최대 각도 정렬 불량은 0.05도 미만입니다. 정렬 불량이 있는 응용 분야의 경우 구형 롤러 베어링 또는 자동 정렬 볼 베어링을 고려하십시오.

장착

장착되는 링에 균일하게 힘을 가합니다. 적절한 지지 슬리브가 있는 프레스를 사용하십시오. 전동체를 통해 힘을 가하지 마십시오.

예압 고려사항

과도한 예압은 과열과 조기 피로를 유발할 수 있습니다. 하우징 및 샤프트 맞춤에 대해서는 제조업체 사양을 따르십시오.

저장

안정적인 온도의 건조하고 깨끗한 장소에 원래 포장에 보관하십시오. 부식성 대기에 노출되지 않도록 하십시오.

윤활

평생 동안 사전 윤활 처리되어 있습니다. 초기 윤활이 필요하지 않습니다. 열악한 조건의 경우 제조업체에 재윤활 옵션에 대해 문의하십시오.

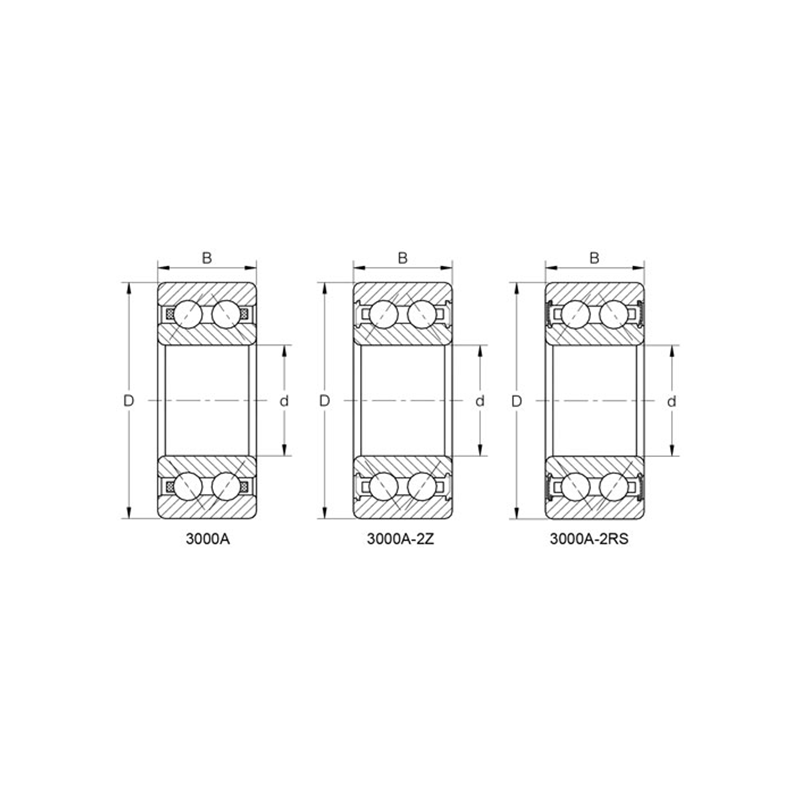

명칭	주요치수(mm)			기본정격하중(KN)		제한속도(rpm)		무게
명칭	d	D	B	동적(Cr)	정적(Cor)	그리스	오일	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
