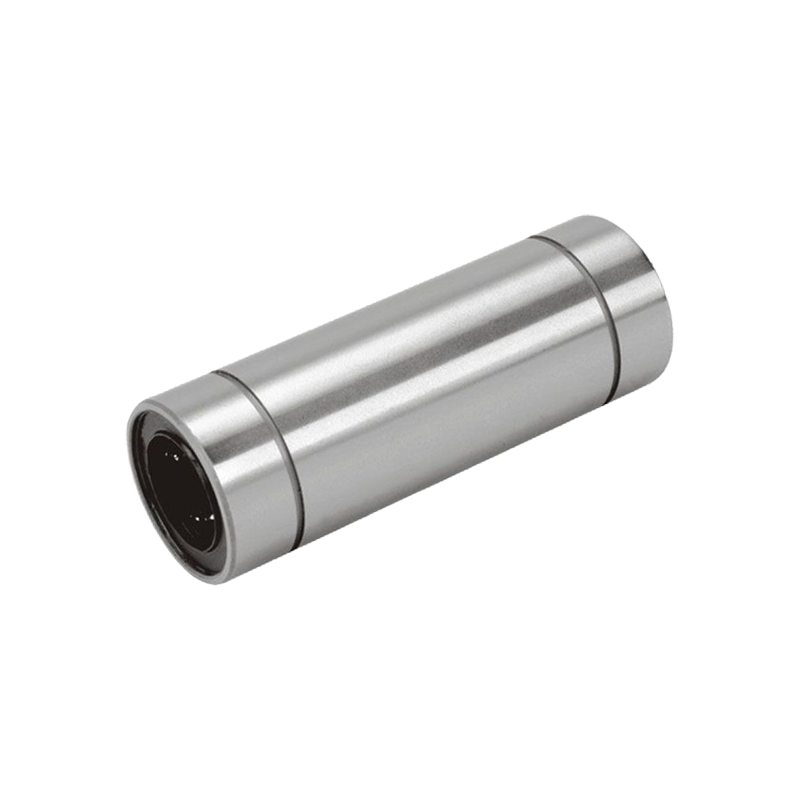

LME..LUU 시리즈 이중 폭 선형 볼 베어링은 무거운 하중과 고속을 견딜 수 있도록 설계된 고성능 선형 모션 부품입니다. 이 제품 시리즈는 이중 폭 구조를 채택하여 더 큰 하중 지지력과 더 높은 안정성을 제공하며 열악한 환경에서 사용하기에 적합합니다. LME..LUU 베어링은 내부에 고정밀 구를 포함하고 있어 부드러운 움직임과 낮은 마찰 계수를 보장하여 기계 장비의 효율성과 수명을 향상시킵니다. 이러한 종류의 베어링은 설치가 쉽고 유지 관리가 적으며 자동화 장비, 로봇, CNC 공작 기계 및 기타 정밀 기계에 널리 사용됩니다. 뛰어난 설계를 통해 LME..LUU 시리즈는 움직이는 부품 사이의 간격을 효과적으로 줄이고 전반적인 모션 정확도와 신뢰성을 향상시킵니다. 현대 산업에 없어서는 안 될 핵심 부품입니다.
LME..LUU 시리즈는 정밀한 선형 운동과 높은 부하 용량이 요구되는 자동 변속기 응용 분야를 위해 특별히 설계된 이중 폭 선형 볼 베어링입니다. 확장된 길이 대 직경 비율은 표준 단일 폭 베어링에 비해 향상된 모멘트 저항과 하중 전달 능력을 제공합니다. 양쪽 끝에 LUU(이중 립 우레탄) 씰이 장착된 이 베어링은 윤활유를 효과적으로 유지하는 동시에 변속기 오일 오염 물질과 금속 파편의 유입을 방지합니다. 정밀한 볼 순환 회로는 전체 스트로크에 걸쳐 일관된 구름 저항으로 부드럽고 낮은 마찰 동작을 보장합니다. 궤도가 연삭된 케이스 경화 베어링 강철로 제조된 이 시리즈는 밸브 본체 메커니즘, 변속 포크 가이드 및 클러치 액추에이터 시스템에서 발견되는 진동 운동과 가변 부하 조건을 견디도록 설계되었습니다. 작동 온도 범위는 -20°C ~ 100°C이며 표준 자동 변속기 오일과 호환됩니다.
이중 폭 구성은 길이 대 직경 비율이 길어져 부하 용량이 증가하고 모멘트 저항이 향상됩니다. 이를 통해 베어링은 공간 제약으로 인해 하우징 길이가 제한되는 자동 변속기 응용 분야에서 더 높은 방사형 하중을 처리하고 틸팅 모멘트에 더 잘 저항할 수 있습니다.
LUU 씰 are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
권장 샤프트 경도는 60-64 HRC, 표면 거칠기 Ra ≤ 0.2 µm입니다. 이는 최적의 구름 접촉을 보장하고 자동 변속기 환경에서 베어링과 샤프트 모두의 서비스 수명을 연장합니다.
LME..LUU 베어링은 변속기 호환 그리스로 사전 윤활 처리되어 있습니다. 재윤활 간격은 스트로크 빈도와 환경 오염 수준에 따라 달라집니다. 사이클이 높은 응용 분야의 경우 호환 가능한 그리스를 사용하여 씰 립을 통해 주기적으로 재윤활하는 것이 좋습니다.

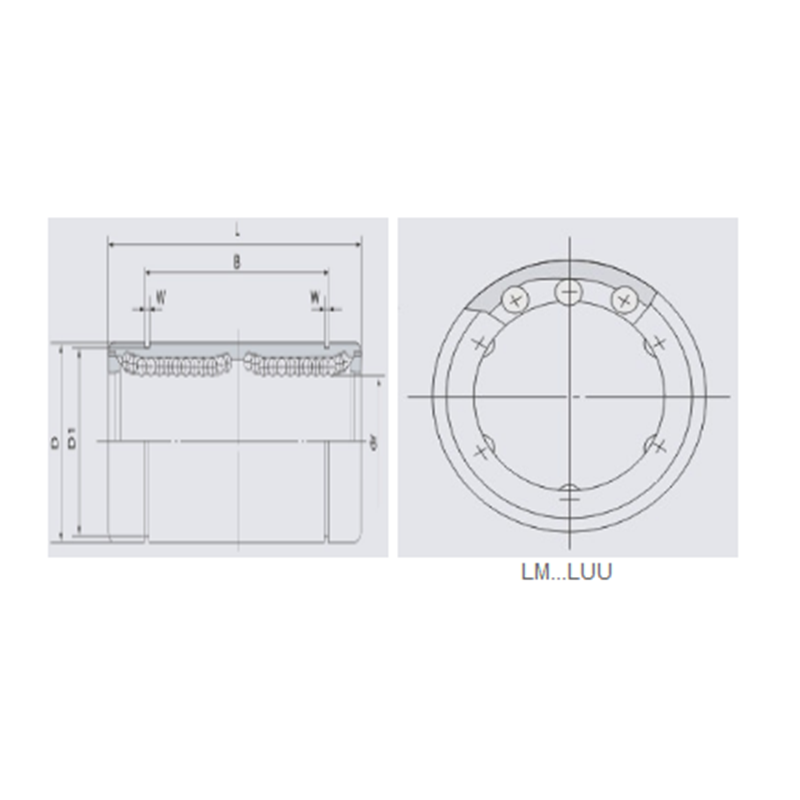

제품 사양
| 베어링 번호 | 공칭 샤프트 직경 | 박사 | 주요 치수 및 공차 | 편심 | 기본정격하중(kN) | 무게(Kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…루우 | 볼 회로 | mm | mm | 공차 | Dmm | 공차(μm) | Lmm | 공차(μm) | Bmm | 공차(μm) | 폭(mm) | D1(mm) | 동적 | 정적 | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6.5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6.5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
