CS 시리즈 인서트 베어링은 다양한 기계 및 산업 장비에 널리 사용되는 고성능 베어링 설계입니다. 이 베어링은 깊은 홈 볼 베어링과 하우징 설계를 결합하여 탁월한 하중 전달 능력과 내구성을 제공합니다. CS 시리즈는 고품질 소재로 제작되어 내식성, 내마모성이 우수하며 고온 다습 등 가혹한 환경에 적합합니다. 또한 설치 및 유지관리 과정이 단순화되어 사용자가 쉽게 장비를 교체하고 유지관리할 수 있어 장비의 전반적인 효율성이 향상됩니다. CS 시리즈 인서트 베어링은 다양한 적용 요구 사항을 충족하기 위해 다양한 사양과 크기로 제공되며 농업 기계, 자동화 장비 및 컨베이어 시스템에 널리 사용됩니다.
CS 시리즈 스테인리스강 인서트 볼 베어링은 내식성, 위생 및 내구성이 중요한 응용 분야에 맞게 설계되었습니다. AISI 440C 마르텐사이트 스테인리스강으로 제작된 이 베어링은 부하 용량을 저하시키지 않으면서 습기, 약산성 및 세척 환경에 대한 탁월한 내성을 제공합니다. 구형 외부 링 설계는 샤프트 오정렬 및 장착 부정확성을 보상하는 반면 고정 나사 잠금 메커니즘은 샤프트를 안전하게 부착합니다. 양쪽에 2RS 접촉 고무 씰이 장착된 베어링은 윤활유를 유지하고 식품 가공, 제약 및 해양 응용 분야에서 오염 물질의 유입을 방지합니다. 베어링은 소모품과 직접 접촉할 수 있도록 식품 등급 그리스(NSF H1 등록)로 사전 윤활 처리되어 있습니다. 작동 온도 범위는 -20°C ~ 110°C이며 고온 세척 사이클과 호환됩니다. 기존 장비를 직접 교체할 수 있도록 인치 및 미터법 보어 크기로 제공됩니다.
AISI 440C는 마르텐사이트계 스테인리스강으로 304(오스테나이트계) 대비 경도(58~60HRC)와 내마모성이 우수합니다. 440C는 더 나은 부하 용량과 피로 수명을 제공하므로 내식성과 기계적 강도가 모두 요구되는 베어링 응용 분야에 선호되는 선택입니다.
예, CS 시리즈는 최대 작동 온도가 110°C인 세척 환경에 맞게 설계되었습니다. 2RS 씰과 식품 등급 그리스는 고온 청소 주기 동안 성능을 유지합니다. 100°C 이상에서 연속 작동하려면 제조업체에 그리스 선택을 문의하십시오.
지정된 토크 값(일반적으로 작은 크기의 경우 2-4Nm, 큰 베어링의 경우 최대 8Nm)의 토크 렌치를 사용하십시오. 너무 세게 조이면 내부 링이 변형될 수 있고, 너무 적게 조이면 샤프트 미끄러짐이 발생할 수 있습니다. 진동이 있는 용도에는 항상 나사 고정 화합물을 사용하십시오.
예, CS 시리즈는 NSF H1 등록 식품 등급 그리스와 함께 사용할 수 있으므로 우발적인 식품 접촉 용도에 적합합니다. 스테인레스 스틸 구조와 밀봉된 디자인은 식품의 윤활유 오염을 방지합니다.
제품 사양

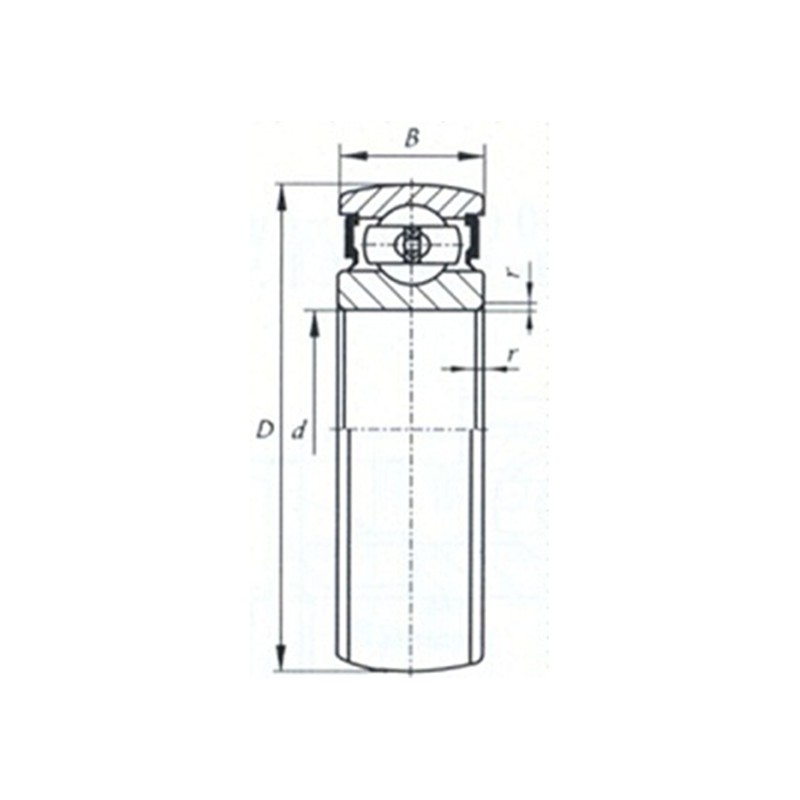

| 베어링 명칭 | 치수(mm) | 기본정격하중(kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r 분 | Cr | 코르 | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
