NA 시리즈 인서트 베어링은 설치 및 유지 관리를 단순화하도록 설계된 구름 베어링입니다. 일반적으로 내부 링, 외부 링 및 롤링 요소로 구성됩니다. 내부 링은 샤프트에 직접 설치할 수 있지만 외부 링은 일반적으로 케이싱이나 브래킷에 고정됩니다. NA 시리즈 베어링은 내마모성과 내하력이 우수하며 산업 장비, 농업 기계, 전동 공구 및 기타 분야에서 널리 사용됩니다. 이들 설계는 어느 정도의 축 오프셋 및 각도 변경으로 작동할 수 있도록 하여 적응성이 뛰어납니다. 이 베어링 시리즈는 열악한 환경에서 성능을 향상시키기 위해 다양한 밀봉 및 방진 옵션도 제공합니다. NA 시리즈 인서트 베어링의 특성으로 인해 다양한 적용 요구 사항을 충족하고 장비 유지 관리 비용을 절감할 수 있는 효율적이고 안정적인 선택이 됩니다.
NA 시리즈 스테인리스강 인서트 볼 베어링은 정기적인 청소, 습기 접촉 또는 약한 화학물질 노출을 겪는 컨베이어 및 구동 위치용으로 제작되었습니다. 인서트는 스테인레스 스틸 링과 볼을 편심 잠금 칼라와 결합하여 가공된 숄더 없이도 샤프트를 고정합니다. 외부 링은 구형 프로파일을 가지므로 장치는 표준 오목 하우징에 안착되고 소량의 샤프트 편향을 견딜 수 있습니다. 양면에는 접촉식 고무 씰이 사용되며 캐비티는 배송 전에 식품 등급 그리스로 포장됩니다. 보어 직경은 12mm ~ 50mm, 외부 직경은 32mm ~ 100mm, 폭은 12mm ~ 32mm입니다. 서비스 온도는 -20°C ~ 110°C 사이에서 유지됩니다. 이 시리즈는 내식성이 요구되는 식품 가공, 음료 병입, 포장 라인 및 제약 장비에 주로 사용됩니다.
편심 칼라는 내부 링 위로 회전하여 샤프트를 전체 둘레로 고정하고 점 접촉 고정 나사보다 그립력을 더 균등하게 분산시킵니다. 이는 샤프트 마킹의 위험을 줄이고 샤프트 표면에 흠집을 내지 않고 제거할 수 있게 해줍니다.
예. 구형 외부 윤곽은 표준 오목 하우징 보어와 일치하므로 인서트가 호환되는 필로우 블록 및 플랜지형 장치에 맞습니다. 조립하기 전에 인서트 외경에 대해 하우징 보어 직경을 확인하십시오.
각 장치는 밀봉하기 전에 H1 식품 등급 그리스로 포장됩니다. 충전량은 베어링 크기에 따라 설정되므로 라인측 설치 전에 추가 윤활이 필요하지 않습니다.
링과 볼은 습식 및 약한 부식성 서비스용으로 선택된 스테인리스 베어링 등급을 사용합니다. 정확한 등급은 각 배송과 함께 제공되는 재료 인증서에 기재되어 있습니다.
제품 사양

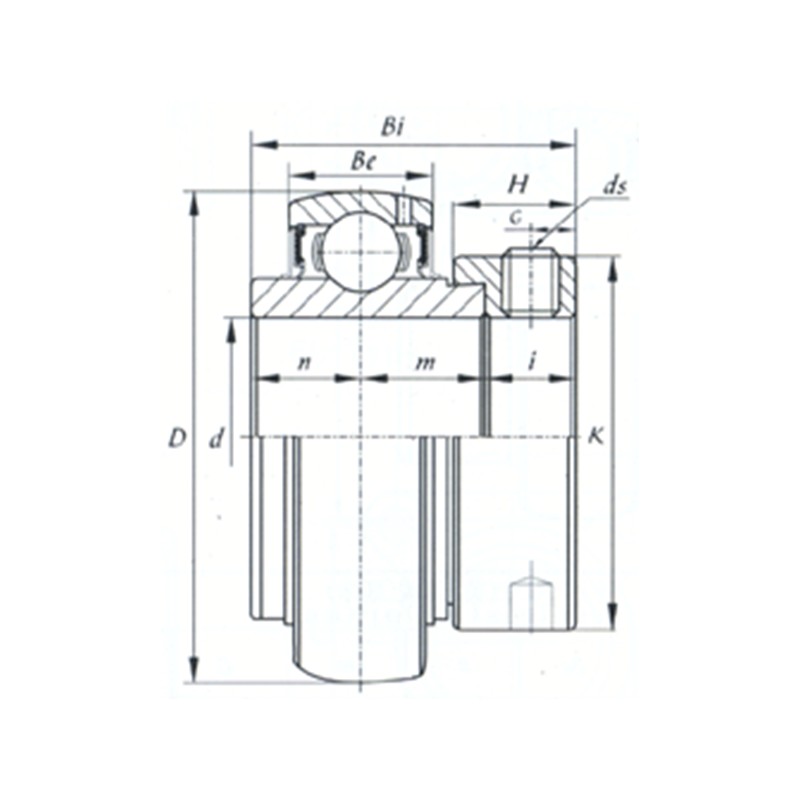

| 베어링 번호 | d | 치수(mm) | 기본정격하중(kN) | ||||||||||
| (mm) | (인치) | D | 수 | 비 | 지하 1층 | n | K | H | G | DS | 동적 | 정적 | |
| NA203 | 17 | 40 | 14 | 37.3 | 27.8 | 13.9 | 28.6 | 13.5 | 5 | M6x1 | 900 | 500 | |
| NA203-11 | 17.463 | 11/16 | 40 | 14 | 37.3 | 27.8 | 13.9 | 28.6 | 13.5 | 5 | 1/4-28UNF | 900 | 500 |
| NA204-12 | 19.05 | 3/4 | 47 | 17 | 43.7 | 34.2 | 17.1 | 33.3 | 13.5 | 5 | 1/4-28UNF | 1250 | 650 |
| NA204 | 20 | 47 | 17 | 43.7 | 34.2 | 17.1 | 33.3 | 13.5 | 5 | M6x1 | 1250 | 650 | |
| NA205-14 | 22.225 | 7/8 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA205-15 | 23.813 | 15/16 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA205 | 25 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | M6x1 | 1400 | 750 | |
| NA205-16 | 25.4 | 1 | 52 | 17 | 44.4 | 35 | 17.5 | 38.1 | 13.5 | 5 | 1/4-28UNF | 1400 | 750 |
| NA206-18 | 28.575 | 11/8 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA206 | 30 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | M8x1 | 1900 | 1100 | |
| NA206-19 | 30.163 | 13/16 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA206-20 | 31.75 | 11/4 | 62 | 19 | 48.4 | 36.6 | 18.3 | 44.5 | 15.9 | 6 | 5/16-24UNF | 1900 | 1100 |
| NA207-20 | 31.75 | 11/4 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA207-22 | 34.925 | 13/8 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA207 | 35 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | M8x1 | 2550 | 1500 | |
| NA207-23 | 36.513 | 17/6 | 72 | 20 | 51.1 | 37.6 | 18.8 | 55.6 | 17.5 | 6.5 | 5/16-24UNF | 2550 | 1500 |
| NA208-24 | 38.1 | 11/2 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | 5/16-24UNF | 2950 | 1800 |
| NA208-25 | 39.688 | 19/16 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | 5/16-24UNF | 2950 | 1800 |
| NA208 | 40 | 80 | 21 | 56.3 | 42.8 | 21.4 | 60.3 | 18.3 | 6.5 | M8x1 | 2950 | 1800 | |
| NA209-26 | 41.275 | 15/8 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209-27 | 42.863 | 1 11/16 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209-28 | 44.45 | 13/4 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | 5/16-24UNF | 3180 | 2050 |
| NA209 | 45 | 85 | 22 | 56.3 | 42.8 | 21.4 | 63.5 | 18.3 | 6.5 | M8x1 | 3180 | 2050 | |
| NA210-31 | 49.213 | 1 15/16 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | 5/16-24UNF | 3500 | 2300 |
| NA210 | 50 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | M8x1 | 3500 | 2300 | |
| NA210-32 | 50.8 | 2 | 90 | 24 | 62.7 | 49.2 | 24.6 | 69.9 | 18.3 | 6.5 | 5/16-24UNF | 3500 | 2300 |
| NA211-32 | 50.8 | 2 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | 3/8-24UNF | 4350 | 2900 |
| NA211 | 55 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | M10x1.25 | 4350 | 2900 | |
| NA211-35 | 55.563 | 16/23 | 100 | 25 | 71.4 | 55.6 | 27.8 | 76.2 | 20.7 | 8 | 3/8-24UNF | 4350 | 2900 |
| NA212-36 | 57.15 | 21/4 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | 3/8-24UNF | 4750 | 3250 |
| NA212 | 60 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | M10x1.25 | 4750 | 3250 | |
| NA212-39 | 61.913 | 16/27 | 110 | 27 | 77.8 | 62 | 31 | 84.2 | 22.3 | 8 | 3/8-24UNF | 4750 | 3250 |
| NA213-40 | 63.5 | 21/2 | 120 | 28 | 85.7 | 68.6 | 34.1 | 86 | 23.5 | 8.5 | 3/8-24UNF | 5700 | 4000 |
| NA213 | 65 | 120 | 28 | 85.7 | 68.6 | 34.1 | 86 | 23.5 | 8.5 | M10x1.25 | 5700 | 4000 | |
| NA215-47 | 74.613 | 215/16 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | 3/8-24UNF | 6600 | 4950 |
| NA215 | 75 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | M10x1.25 | 6600 | 4950 | |
| NA215-48 | 76.2 | 3 | 130 | 30 | 92.1 | 75 | 37.3 | 102 | 23.5 | 8.5 | 3/8-24UNF | 6600 | 4950 |
