맞춤형 UCT 시리즈 베개 블록 볼 베어링 제조업체, 공장

UCT 시리즈

는 UCT 시리즈 필로우 블록 볼 베어링 테이크업 유닛 베어링이라고도 불리는 는 정밀 가공된 베어링으로 구성됩니다. UCT 유형 주철 하우징과 구형 외경을 가진 GCR15 크롬강 인서트 베어링. 이 특정 구성은 기계 시스템 내에서 장력 조정 및 샤프트 정렬을 용이하게 하도록 설계되었습니다. 하우징 측면에는 슬라이딩 슬롯이 있어 전체 장치가 프레임이나 레일을 따라 이동할 수 있습니다. 이 설계는 기본적으로 벨트 장력을 유지하거나 컨베이어 시스템 및 동력 전달 어셈블리에서 회전 샤프트의 중심 거리를 조정하는 데 사용됩니다.

문의하기

UCT 시리즈 · 텐셔닝 · 자동 정렬 · 슬라이드 디자인

UCT 시리즈 베어링 인서트가 있는 장력 장치 프레임

프레임 슬라이드 조정 구형 외부 링 그리스 니플 장착

구조적 인장 능력

통합된 프레임 슬라이드 설계로 선형 조정이 가능하므로 시스템을 완전히 분해하지 않고도 일관된 벨트 또는 체인 장력을 보장할 수 있습니다.

자가 정렬 기하학

내부 UC 시리즈 인서트 베어링은 하우징의 오목한 보어와 일치하는 구형 외부 링을 갖추고 있어 사소한 샤프트 오정렬이나 장착 부정확성을 보상합니다.

동적 부하 관리

고탄소 크롬 베어링강을 사용하여 제조된 내부 레이스와 볼은 다양한 회전 속도에서도 일관된 하중 분포를 제공합니다.

씰링 및 윤활 효율성

표준 그리스 니플과 멀티 립 씰 시스템이 장착된 이 장치는 먼지와 습기의 유입을 방지하는 동시에 연장된 서비스 간격 동안 윤활유를 유지합니다.

기술적 특성

하우징 재료 주철 / 스탬프 강철

베어링 인서트 유형 UC 시리즈(고정나사 잠금)

샤프트 직경 범위 12mm ~ 50mm

조정 여행 25mm ~ 60mm

씰링 시스템 멀티 립 펠트 씰

윤활 피팅 표준 그리스 니플 M6 / M8

일반적인 산업 응용 시나리오

컨베이어 장력 시스템

벨트 컨베이어의 끝 부분에 사용되어 벨트 신축성을 조정하고 자재 운반 중 미끄러짐을 방지합니다.

농업 기계

다양한 작물 유형에 맞게 샤프트 위치를 보정해야 하는 수확기 및 곡물 엘리베이터에 사용됩니다.

섬유 및 포장 라인

고속 생산 환경에서 벨트와 체인의 정밀한 추적이 필요한 기계에 통합되었습니다.

산업용 팬 및 송풍기

진동과 전력 손실을 최소화하기 위해 벨트 구동 모터 어셈블리의 정렬을 용이하게 합니다.

나는

나는nstallation and Maintenance Protocol

정렬 확인 조정 중에 묶이는 것을 방지하기 위해 UCT 하우징을 장착하기 전에 슬라이딩 트랙이 평행하고 잔해물이 없는지 확인하십시오.

토크 교정 내부 링 변형을 일으키지 않고 샤프트 미끄러짐을 방지하려면 고정 나사를 지정된 토크 값으로 조여야 합니다.

윤활 빈도 표준 사용 온도(-20°C ~ 100°C)에서는 사용 시간과 환경 먼지 수준에 따라 그리스를 보충해야 합니다.

보관 조건 베어링 표면의 대기 부식을 방지하기 위해 장치는 원래의 방청 포장 내에서 건조하고 온도가 조절되는 환경에 보관해야 합니다.

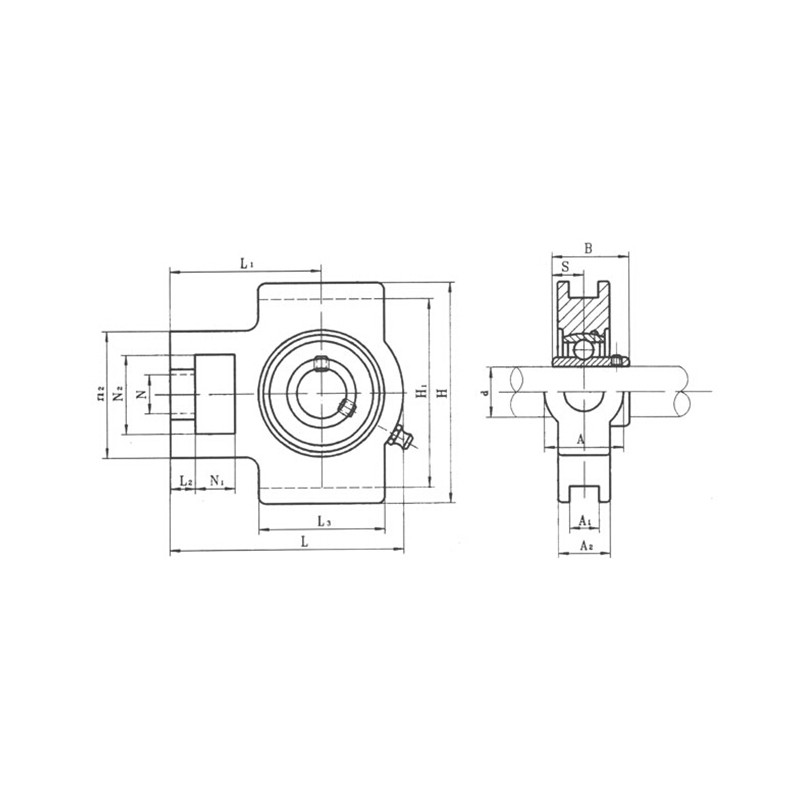

모델	크기(mm)																베어링 종류	주택 유형	무게(시트 포함)
모델	디	엔1	엘2	H2	N2	N	L3	에이1	H1	H	L	A2	A	L1	비	S	베어링 종류	주택 유형	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
