GE...LO 구형 플레인 베어링은 기계 공학 및 자동화 분야에서 널리 사용되는 고성능 베어링입니다. 이 설계를 통해 베어링은 다양한 차원의 하중을 견디고 복잡한 작업 환경에 적응할 수 있습니다. 이 베어링 시리즈는 고품질 재료로 만들어졌으며 내마모성과 내식성이 뛰어나 서비스 수명을 효과적으로 연장할 수 있습니다. 또한 GE...LO 베어링은 자체 윤활 특성을 갖고 있어 유지 관리 비용과 가동 중지 시간을 줄이고 장비 작동 효율성을 향상시킵니다. 고유한 구형 접점 설계는 큰 방사형 및 축방향 하중을 견딜 수 있으며 진동 및 충격 조건에서 작동하는 데 적합합니다. 항공우주, 자동차 제조, 야금 장비 및 기타 산업 장비에 널리 사용되어 다양한 기계에 안정적이고 신뢰할 수 있는 지원을 제공합니다.
GE...LO 시리즈 구면 플레인 베어링은 진동 운동, 높은 부하 및 제한된 유지 관리 접근이 중요한 요소인 자동 변속기 응용 분야용으로 특별히 설계되었습니다. 강철-PTFE 복합 슬라이딩 표면을 특징으로 하는 이 베어링은 뛰어난 내마모성과 낮은 마찰 계수로 유지 관리가 필요 없는 작동을 제공합니다. 구형 내부 링 설계는 샤프트와 하우징 사이의 각도 정렬 불량을 보상하여 주변 변속기 구성 요소의 응력을 줄입니다. 베어링은 -40°C ~ 150°C의 넓은 온도 범위에서 효과를 유지하는 특수 그리스로 사전 윤활 처리되어 있습니다. LO 지정은 베어링의 외부 링에 윤활 홈과 구멍이 있어 필요한 경우 재윤활이 가능함을 나타냅니다. 일반적인 응용 분야에는 최신 자동 변속기의 변속 선택기 피벗, 연결 조인트 및 액추에이터 장착 지점이 포함됩니다.
LO는 베어링의 외륜에 윤활 홈과 윤활 구멍이 있음을 나타냅니다. 이를 통해 응용 분야에서 유지 관리 주기가 연장되거나 베어링이 높은 오염 수준에 노출되는 경우 서비스 간격 동안 재윤활이 가능합니다.
적절한 정렬과 하중이 있는 정상적인 작동 조건에서 GE...LO 베어링은 500,000 진동 주기를 초과하는 서비스 수명을 제공합니다. PTFE 복합 슬라이딩 표면은 탁월한 내마모성을 제공하고 베어링 작동 수명 동안 낮은 마찰을 유지합니다.
예, PTFE 복합 슬라이딩 표면은 고유한 윤활 기능을 제공하므로 대부분의 응용 분야에서 베어링을 유지 관리할 필요가 없습니다. LO 기능은 정상적인 서비스를 위한 요구 사항이 아니라 가혹한 작동 조건을 위한 옵션 기능입니다.
겔...로 bearings can accommodate angular misalignment up to 6 degrees between the shaft and housing. Exceeding this limit can cause edge loading and reduce bearing performance and service life.
제품 사양

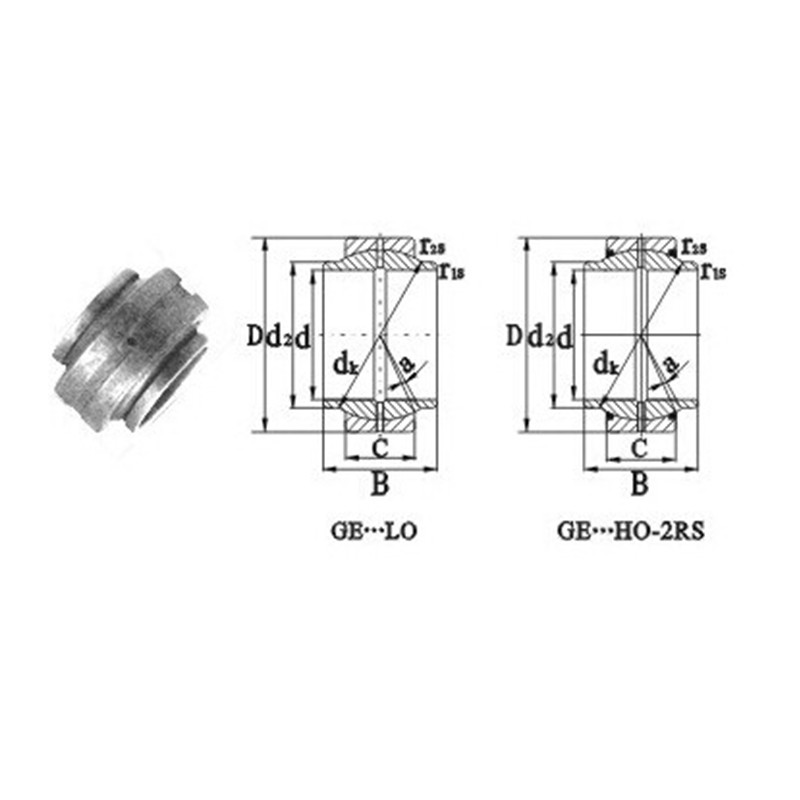

| 지정 | 치수(mm) | α · ≒ | 정격하중(KN) | 체중(kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d2분 | D | B | C | dk | r1s 분 | r2s 분 | C | 콜로라도 | |||
| GE20LO | 20 | 25 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.07 |
| GE25LO | 25 | 30 | 42 | 25 | 16 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.12 |
| GE32LO | 32 | 38 | 52 | 32 | 18 | 44 | 0.6 | 1 | 4 | 67 | 335 | 0.2 |
| GB40LO | 40 | 46 | 62 | 40 | 22 | 53 | 0.6 | 1 | 4 | 100 | 500 | 0.34 |
| GE50LO | 50 | 57 | 75 | 50 | 28 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.56 |
| GE63LO | 63 | 71.5 | 95 | 63 | 36 | 83 | 0.1 | 1 | 4 | 255 | 1270 | 1.2 |
| GE70LO | 70 | 79 | 105 | 70 | 40 | 92 | 1 | 1 | 4 | 315 | 1560 | 1.7 |
| GE8OLO | 80 | 91 | 120 | 80 | 45 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.4 |
| GE20HO-2RS | 20 | 24 | 35 | 24 | 12 | 29 | 0.2 | 0.3 | 3 | 30 | 146 | 0.057 |
| GE25HO-2RS | 25 | 29 | 42 | 29 | 16 | 35.5 | 0.2 | 0.6 | 3 | 48 | 240 | 0.1 |
| GE30HO-2RS | 30 | 34.2 | 47 | 30 | 18 | 40.7 | 0.2 | 0.6 | 3 | 62 | 310 | 0.14 |
| GE35HO-2RS | 35 | 40 | 55 | 35 | 20 | 47 | 0.3 | 1 | 3 | 80 | 400 | 0.24 |
| GE40HO-2RS | 40 | 45 | 62 | 38 | 22 | 53 | 0.3 | 1 | 3 | 100 | 500 | 0.29 |
| GE45HO-2RS | 45 | 51.5 | 68 | 40 | 25 | 60 | 0.3 | 1 | 3 | 127 | 640 | 0.43 |
| GE50HO-2RS | 50 | 56.5 | 75 | 43 | 28 | 66 | 0.3 | 1 | 3 | 156 | 780 | 0.54 |
| GE60HO-2RS | 60 | 67.7 | 90 | 54 | 36 | 80 | 0.3 | 1 | 3 | 245 | 1220 | 1.1 |
| GE70HO-2RS | 70 | 78 | 105 | 65 | 40 | 92 | 0.3 | 1 | 3 | 315 | 1560 | 1.6 |
| GE80HO-2RS | 80 | 90 | 120 | 74 | 45 | 105 | 0.3 | 1 | 3 | 400 | 2000 | 2.4 |
