게브크...S 구형 슬라이딩 베어링 다양한 기계 장비에 널리 사용되는 고성능 베어링입니다. 이러한 종류의 베어링은 내부 링, 외부 링 및 구형 슬라이딩 표면으로 구성됩니다. 큰 축 및 반경 방향 하중을 견딜 수 있으며 탁월한 모션 정확도와 안정성을 제공합니다. 그것의 유일한 디자인은 임명과 정비를 더 쉽게 하고, 마찰과 마모를 효과적으로 감소시키고, 서비스 기간을 연장합니다. 게브크...S 구면 슬라이딩 베어링은 고품질 소재로 제작되어 내식성과 내열성이 우수하며, 혹독한 환경에서의 작업 조건에 적합합니다. 또한 자체 중심 기능을 통해 약간의 불균형이 있을 때 장비가 양호한 작동 조건을 유지할 수 있습니다. 자동차, 산업 기계, 항공우주 및 기타 분야에서 널리 사용되며 효율적이고 안정적인 작동을 달성하는 데 중요한 부분입니다.
GEBK...S 구형 슬라이딩 베어링은 각도 오정렬을 수용할 수 있는 기능과 함께 높은 정적 및 동적 하중 지원이 필요한 응용 분야에서 안정적인 성능을 제공하도록 설계되었습니다. DIN ISO 12240-1 표준에 따라 제조된 이 베어링은 강철 온 PTFE 복합 슬라이딩 접촉 표면을 특징으로 합니다. 강철 외부 링은 정밀 가공되고 내부 링은 크롬 도금 및 연삭됩니다. 이 구성은 마찰이 적은 슬라이딩 표면과 긴 서비스 수명을 보장하여 기계 제조업체 및 장비 운영자의 운영 유지 관리 비용을 절감합니다. GEBK...S 시리즈는 일반적으로 건설 기계, 유압 실린더 및 농업 장비의 설계에 지정됩니다.
이 구형 슬라이딩 베어링은 견고한 성능과 정렬 불량에 대한 내성이 중요한 다양한 산업 응용 분야에 지정됩니다. 일반적인 사용 사례는 다음과 같습니다:
주요 차이점은 윤활 및 유지 관리 요구 사항에 있습니다. 표준 GE...DO 강철 대 강철 구형 일반 베어링은 정기적인 재윤활이 필요하므로 하중이 높고 유지 관리 일정이 정의된 응용 분야에 적합합니다. 이와 대조적으로 GEBK는...S 강철 온 PTFE 복합 베어링은 유지 보수가 필요 없는 작동을 위해 설계되었습니다. 이는 재윤활을 위한 접근이 어렵거나 불가능하거나 유지 관리 비용을 최소화해야 하는 응용 분야에 더 적합한 선택입니다. 둘 사이의 선택은 부하 유형, 속도, 환경 요인 및 유지 관리 전략을 포함한 특정 작동 조건에 따라 달라집니다. 최적의 제품 선택을 위해 기술 영업 팀과 함께 특정 베어링 요구 사항을 자세히 검토하는 것이 좋습니다.
GEBK의 자체 정렬 기능...S 시리즈는 하우징 보어 부정확성 또는 샤프트 편향으로 인해 발생할 수 있는 각도 정렬 불량을 수용하여 조기 고장을 방지하는 데 도움이 됩니다. 이 기능은 하중이 슬라이딩 표면 전체에 고르게 분산되도록 보장하여 국부적인 응력을 줄이고 베어링의 수명을 연장합니다. 이 베어링의 작동 온도 범위는 일반적으로 -50°C에서 150°C입니다. 그러나 특히 정적 부하 용량과 관련된 정확한 성능은 극한 온도의 영향을 받을 수 있습니다. 이 범위의 상한 또는 하한에서 작동하거나 온도 변동이 심한 환경에서 작동하는 애플리케이션의 경우 자세한 기술 데이터 시트를 참조하는 것이 필수적입니다. 당사의 엔지니어는 귀하의 특정 온도 및 부하 프로파일을 기반으로 무료 분석을 제공할 수 있습니다.
제품 사양

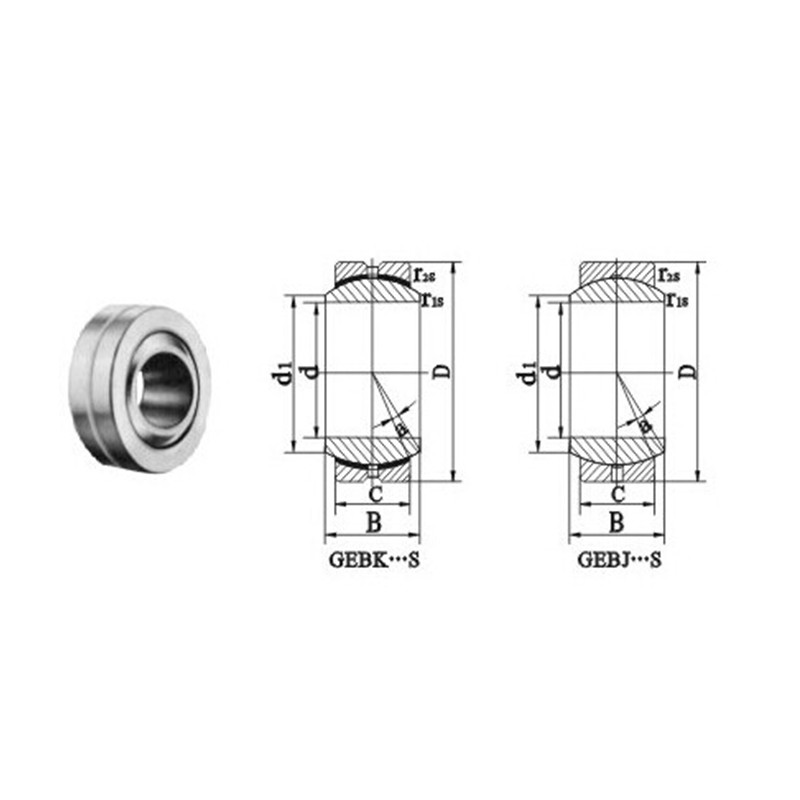

| 지정 | 치수(mm) | 부하 등급(KN) | α· ≈ | 무게 (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 디 | 디 | 비 | 씨 | 디1 min | r1s 분 | r2s 분 | 씨 | 씨O | |||
| GEBK5S | 5 | 16 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.3 | 7.8 | 13 | 0.009 |
| GEBK6S | 6 | 18 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.3 | 9.8 | 13 | 0.013 |
| GEBK8S | 8 | 22 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.8 | 16 | 14 | 0.024 |
| GEBK10S | 10 | 26 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 10 | 23 | 14 | 0.039 |
| GEBK12S | 12 | 30 | 16 | 12 | 15.4 | 0.3 | 0.6 | 13 | 31 | 13 | 0.058 |
| GEBK14S | 14 | 34 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 17 | 40 | 16 | 0.084 |
| GEBK16S | 16 | 38 | 21 | 15 | 19.4 | 0.3 | 0.6 | 21 | 50 | 15 | 0.111 |
| GEBK18S | 18 | 42 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 26 | 61 | 15 | 0.16 |
| GEBK20S | 20 | 46 | 25 | 18 | 24.4 | 0.3 | 0.6 | 31 | 73 | 15 | 0.21 |
| GEBK22S | 22 | 50 | 28 | 20 | 25.8 | 0.3 | 0.6 | 38 | 88 | 15 | 0.26 |
| GEBK25S | 25 | 56 | 31 | 22 | 29.6 | 0.6 | 0.6 | 47 | 110 | 15 | 0.39 |
| GEBK30S | 30 | 66 | 37 | 25 | 34.8 | 0.6 | 0.6 | 63 | 148 | 17 | 0.61 |
| GEBJ5S | 5 | 13 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.2 | 9 | 13 | 0.007 |
| GEBJ6S | 6 | 16 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.1 | 12 | 13 | 0.01 |
| GEBJ8S | 8 | 19 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.5 | 20 | 13 | 0.016 |
| GEBJ10S | 10 | 22 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 9.6 | 28 | 13 | 0.031 |
| GEBJ12S | 12 | 26 | 16 | 12 | 15.4 | 0.3 | 0.6 | 12 | 37 | 13 | 0.055 |
| GEBJ14S | 14 | 28 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 16 | 49 | 15 | 0.078 |
| GEBJ16S | 16 | 32 | 21 | 15 | 19.4 | 0.3 | 0.6 | 20 | 61 | 15 | 0.095 |
| GEBJ18S | 18 | 35 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 25 | 74 | 15 | 0.14 |
| GEBJ20S | 20 | 40 | 25 | 18 | 24.4 | 0.3 | 0.6 | 30 | 89 | 15 | 0.18 |
| GEBJ22S | 22 | 42 | 28 | 20 | 25.8 | 0.3 | 0.6 | 36 | 108 | 15 | 0.21 |
| GEBJ25S | 25 | 47 | 31 | 22 | 29.6 | 0.6 | 0.6 | 45 | 130 | 15 | 0.35 |
| GEBJ30S | 30 | 55 | 37 | 25 | 34.8 | 0.6 | 0.6 | 61 | 178 | 15 | 0.56 |
