22200 시리즈

는 22200 시리즈 구면 롤러 베어링 높은 반경방향 하중과 중간 정도의 축방향 하중을 양방향으로 수용하도록 설계된 견고한 자동 정렬 베어링 장치입니다. 이 시리즈는 공통 구형 외부 링 궤도 내에서 회전하는 두 줄의 대칭 배럴 모양 롤러를 특징으로 합니다. 이러한 내부 형상을 통해 베어링은 내부 마찰을 증가시키거나 작동 수명을 줄이지 않고도 샤프트 오정렬 및 하우징 편향을 보상할 수 있습니다. 고청정 크롬강(GCr15)으로 제조된 22200 시리즈는 원통형 및 테이퍼 보어(K 접미사) 구성으로 모두 제공됩니다. 이 설계는 진동, 충격 하중 및 구조적 정렬 불량이 만연한 대형 산업 기계에 최적화되어 엄격한 작동 조건에서 기계적 안정성을 제공합니다.

문의하기

구형 롤러 · 자동 정렬 · 높은 하중 밀도

22200 시리즈

22200 시리즈 Spherical Roller Bearing

1° ~ 2.5° 오정렬 보정 · 대구경 롤러 · 어댑터 슬리브 호환 가능

1-2.5°

정렬 불량 범위

W33

윤활 홈

1:12

테이퍼 보어 옵션

C3-C4

내부 틈새

오정렬 보상

자동 정렬 기능은 특정 베어링 크기 및 하중 조건에 따라 1°~2.5°의 각도 편차를 허용합니다.

높은 부하 용량

대구경 롤러와 최적화된 궤도 프로파일은 동적 및 정적 정격 하중을 극대화합니다.

열 안정성

정밀하게 연마된 표면과 내부 여유 공간은 고온 작동 중에도 일관된 성능을 제공합니다.

다양한 장착

매끄럽거나 계단식 샤프트에 쉽게 설치할 수 있도록 어댑터 슬리브 또는 인출 슬리브와 호환됩니다.

재료 및 구조

재료 구성 고탄소 크롬 베어링강 (GCr15)

케이지 변형 프레스 스틸(CC), 가공 황동(CA) 또는 강화 폴리머

보어 유형 원통형 보어/테이퍼 보어(1:12)

정밀도 및 클리어런스

공차 등급 피0(일반), P6 또는 P5 정밀도 수준

내부 정리 C0, C2, C3 또는 C4(방사형 클리어런스)

윤활 기능 W33(외주 홈 및 윤활 구멍 3개)

애플리케이션 환경

엠 엠ining and Quarrying 무거운 잔해물과 충격에 노출된 분쇄기, 진동 스크린 및 컨베이어 시스템에 통합되었습니다.

P 펄프 및 제지 산업 정확한 샤프트 정렬이 필요한 대구경 건조 실린더 및 프레스 롤을 지원합니다.

에스 엠etal Processing 극도의 열적, 기계적 응력을 받는 압연기 및 연속 주조 장비에 사용됩니다.

G 발전 안정적인 토크 전달을 위해 풍력 터빈 메인 샤프트 및 기어박스 어셈블리에 사용됩니다.

보관 환경

베어링은 원래의 밀봉된 포장에 보관해야 하며 온도가 안정적인 깨끗하고 건조한 장소에 보관해야 합니다. 표면 부식을 방지하려면 상대 습도가 60%를 초과해서는 안 됩니다. 대구경 22200 시리즈 베어링은 장기간에 걸쳐 잠재적인 링 변형을 방지하기 위해 편평하게 보관해야 합니다.

설치 및 유지 관리

엠ounting Force 베어링을 직접 타격하지 마십시오. 균일한 압력 분포를 보장하려면 핫 마운팅용 유도 히터나 테이퍼 보어 안착용 유압 너트를 사용하십시오.

윤활 관리 윤활유 유형이 작동 속도의 점도 요구 사항과 일치하는지 확인하십시오. W33 시리즈 베어링의 경우 외부 링 홈을 통해 재윤활하여 오염 물질을 제거합니다.

통관 확인 테이퍼 보어 베어링을 설치할 때 필러 게이지를 사용하여 반경 방향 내부 틈새의 감소를 측정하여 올바른 억지 끼워 맞춤을 확인하십시오.

오염 통제 엠aintain sealing integrity (using labyrinth or contact seals) to prevent the ingress of abrasive particles and moisture.

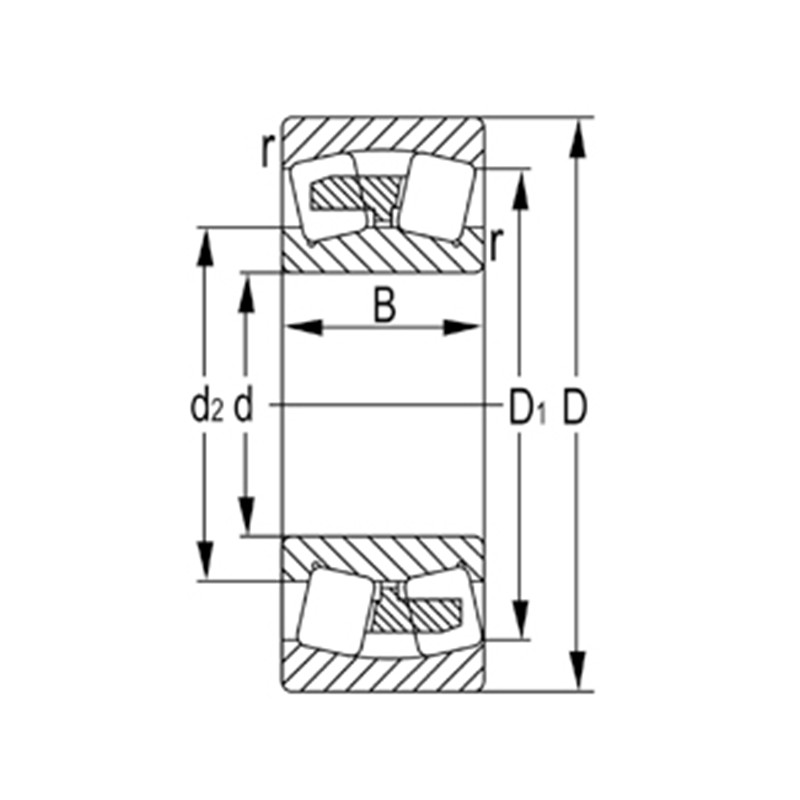

지정	주요치수(mm)				기본정격하중(KN)		제한속도(rpm)		무게
지정	디	디	비	RS 분	디ynamic(Cr)	정적(Cor)	그리스	오일	(kg)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205K	25	52	18	1	36.5	36	6500	10000	0.182
22205KW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206K	30	62	20	1	49	49	5700	8800	0.282
22206KW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207K	35	72	23	1.1	69.5	71	4900	7500	0.437
22207KW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208K	40	80	23	1.1	79	88.5	4300	6600	0.515
22208KW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209K	45	85	23	1.1	82.5	95	3800	5900	0.572
22209KW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210K	50	90	23	1.1	86	102	3500	5300	0.616
22210KW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211K	55	100	25	1.5	118	144	3200	4900	0.79
22211KW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212K	60	110	28	1.5	115	147	2900	4500	1.13
22212KW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213K	65	120	31	1.5	143	179	2700	4200	1.47
22213KW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214K	70	125	31	1.5	154	201	2500	3900	1.52
22214KW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215K	75	130	31	1.5	166	223	2300	3600	1.61
22215KW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216K	80	140	33	2	213	277	2200	3400	1.94
22216KW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217K	85	150	36	2	251	320	2100	3200	2.43
22217KW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218K	90	160	40	2	292	385	1900	3000	3.16
22218KW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219K	95	170	43	2.1	294	390	1800	2800	4.01
22219KW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220K	100	180	46	2.1	315	415	1700	2700	4.84
22220KW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222K	110	200	53	2.1	410	570	1600	2400	7.04
22222KW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224K	120	215	58	2.1	485	700	1400	2200	8.89
22224KW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226K	130	230	64	3	570	790	1300	2000	10.9
22226KW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228K	140	250	68	3	685	975	1200	1900	13.7
22228KW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230K	150	270	73	3	775	1160	1100	1700	17.7
22230KW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232K	160	290	80	3	870	1290	1000	1600	22.2
22232KW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234K	170	310	86	4	1000	1520	980	1500	27.3
22234KW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236K	180	320	86	4	1040	1610	920	1400	28.6
22236KW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238K	190	340	92	4	1160	1810	860	1300	35.8
22238KW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240K	200	360	98	4	1310	2010	820	1300	43
22240KW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244K	220	400	108	4	1580	2460	730	1100	59.1
22244KW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248K	240	440	120	4	1940	3100	660	1000	80
22248KW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252K	260	480	130	5	2230	3600	610	930	104
22252KW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256K	280	500	130	5	2310	3800	560	860	110
22256KW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260K	300	540	140	5	2670	4350	510	790	138
22260KW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
