22300 시리즈

는 22300 시리즈 구면 롤러 베어링 높은 부하 용량과 심각한 샤프트 정렬 불량을 수용하도록 설계된 견고한 레이디얼 베어링입니다. 이 시리즈는 공통 구형 외부 링 궤도 내에서 회전하는 두 줄의 대칭 배럴 모양 롤러를 갖추고 있어 내부 링, 롤러 및 케이지가 베어링 중심 주위로 기울어질 수 있습니다. 고탄소 크롬강(GCr15)으로 제작된 22300 시리즈는 진동, 충격 하중 및 구조적 변형이 특징인 환경에서 내구성을 갖도록 설계되었습니다. 내부 구조는 마찰과 열 발생을 줄이기 위해 최적화되어 까다로운 기계 시스템의 서비스 간격 연장을 지원합니다. 원통형 및 테이퍼형 보어(K) 구성으로 모두 제공되는 이 베어링은 산업용 동력 전달을 위한 다양한 장착 옵션을 용이하게 합니다.

문의하기

구형 롤러 · 고강도 · 자동 정렬

22300 시리즈

22300 시리즈 Spherical Roller Bearing

22308 ~ 22380 W33 윤활 홈 피0 / P6 / P5

충격 부하 방지

2° 정렬 불량 용량

W33 재윤활 기능

자가 정렬 기능

내부 마찰을 증가시키거나 베어링 수명을 줄이지 않고 샤프트와 하우징 사이의 각도 정렬 불량을 보상합니다.

방사형 및 축방향 하중 관리

무거운 반경방향 하중을 처리하는 동시에 양방향의 추력 하중을 관리하도록 특별히 설계되었습니다.

열 안정성

열처리 공정을 통해 고온에서 연속 작동하는 동안 베어링의 치수 안정성이 유지됩니다.

충격 저항

견고한 롤러와 궤도 사이의 접촉 영역은 충격 하중을 효과적으로 분산시켜 조기 피로와 표면 박리를 방지합니다.

제품특성

소재 크롬강 GCr15 / SAE 52100

시리즈 범위 22308부터 22380까지

경계 치수 ISO 15 미터법 표준

케이지 유형 프레스 스틸(CC) / 기계 가공 황동(CA) / 강화 나일론

윤활 기능 W33(윤활 홈과 3개의 구멍이 있는 외부 링)

공차 등급 P0(일반), P6, P5

기본 애플리케이션 시나리오

엠

엠ining and Quarrying

견고한 진동 스크린, 조 크러셔 및 컨베이어 풀리 시스템.

건설기계

로드 롤러, 크레인 및 콘크리트 혼합 장비에 통합되었습니다.

펄프 및 제지 산업

가열 시 고정밀 회전이 필요한 건조 실린더 및 석션 롤을 지원합니다.

엠

엠arine and Offshore

추진 샤프트, 윈치 및 방향타 스톡은 동적 구조 굽힘에 노출됩니다.

[에스]

보관 및 취급

22300 시리즈 베어링은 설치 전까지 원래의 VCI(증기 부식 방지제) 포장에 보관해야 합니다. 온도 변화가 최소화되는 깨끗하고 건조한 환경에 수평으로 보관하십시오. 링의 타원형 변형을 방지하려면 큰 직경의 베어링을 수직으로 보관하지 마십시오.

[나]

설치 및 윤활 참고사항

엠ounting Force 롤링 요소를 통해 장착력을 가하지 마십시오. 테이퍼 보어 설치에는 적절한 유도 히터 또는 유압 너트를 사용하십시오.

윤활유 선택 고하중 적용을 위해 EP(극압) 첨가제가 포함된 윤활제를 활용하십시오. 그리스 또는 오일이 작동 온도 및 dN 속도 계수와 호환되는지 확인하십시오.

통관 확인 테이퍼 보어 베어링의 경우 필러 게이지를 사용하여 반경 방향 내부 틈새(RIC) 감소를 측정하여 올바른 억지 끼워 맞춤을 확인합니다.

오염 통제 연마 마모의 주요 원인인 연마 입자의 유입을 방지하기 위해 모든 씰과 하우징 커버가 손상되지 않았는지 확인하십시오.

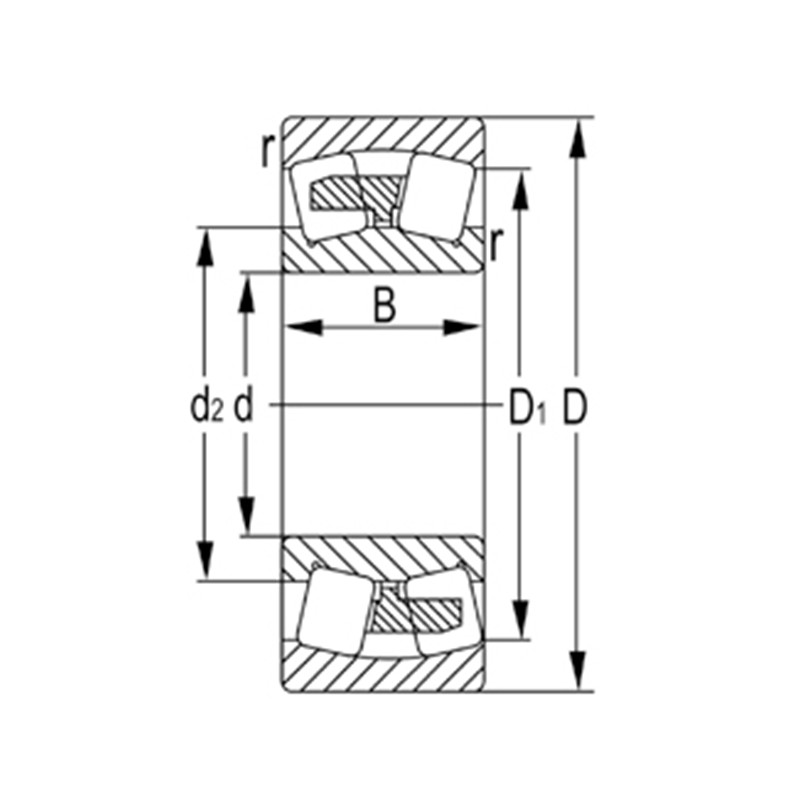

지정	주요치수(mm)				기본정격하중(KN)		제한속도(rpm)		무게
지정	디	디	비	RS 분	디ynamic(Cr)	정적(Cor)	그리스	오일	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309K	45	100	36	1.5	148	167	3400	5300	1.3
22309KW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310K	50	110	40	2	186	212	3100	4800	1.75
22310KW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315K	75	160	55	2.1	330	410	2100	3200	5.13
22315KW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320K	100	215	73	3	605	755	1600	2400	12.1
22320KW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328K	140	300	102	4	1130	1460	1100	1700	33
22328KW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330K	150	320	108	4	1270	1750	1000	1600	41.8
22330KW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340K	200	420	138	5	2040	3050	740	1100	91.2
22340KW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360K	300	620	185	7.5	3600	5400	470	720	265
22360KW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
