23200 시리즈

23200 시리즈 구형 롤러 베어링은 자체 정렬 성능이 뛰어나 고하중 및 충격 하중 조건에 적합한 일종의 베어링으로, 샤프트 정렬 불량 또는 하우징 정렬 불량으로 인해 베어링에서 발생하는 각도 오차를 자동으로 조정할 수 있습니다. 이 베어링의 롤러는 구형 모양이며 내부 및 외부 링의 궤도도 구형이므로 하중을 효과적으로 분산하고 마찰과 마모를 줄이며 서비스 수명을 연장할 수 있습니다. 23200 시리즈는 광산 기계, 야금 장비, 컨베이어 및 중장비와 같은 산업 분야에서 일반적으로 사용되며 열악한 환경에서 안정적인 작동을 유지할 수 있으며 고속 및 극한 온도 작업 요구 사항에 적응할 수 있습니다.

문의하기

23200 시리즈 구면 롤러 베어링

23200 시리즈 구형 롤러 베어링은 이중열 대칭 롤러 구성을 통해 반경방향 하중과 양방향 축방향 하중을 수용합니다. 외부 링에는 자체 정렬이 가능한 구형 궤도가 통합되어 샤프트와 하우징 사이의 각도 오정렬을 보상합니다. 이 시리즈는 다양한 하중 조건에서 롤러 간격을 유지하는 가공된 황동 또는 강철 케이지를 갖춘 최적화된 롤러 형상을 특징으로 합니다. 베어링은 표준 강철 리테이너의 경우 -30°C ~ 150°C의 온도 범위 내에서 작동합니다. 각 장치에는 가장자리 응력을 줄이기 위해 롤러와 궤도에 로그 프로파일이 포함되어 있습니다. 내부 틈새 그룹 CN이 표준이며 사양에 따라 C3 및 C4를 사용할 수 있습니다. 하중 등급은 ISO 281 계산 방법을 따릅니다.

핵심 장점

정적 조건에서 최대 2도, 동적 작동에서 1.5도까지 오정렬 보상
이중열 롤러 배열은 두 개의 접촉 라인에 반경 방향 하중을 분산시킵니다.
ISO 15:2017 표준에 따라 교환 가능한 치수 매개변수
표면 경도가 58-62 HRC인 경화 베어링 강
원통형 또는 테이퍼형 어댑터 슬리브에 장착하기 위한 탈착식 내부 링

제품특성

보어 직경 범위	40mm ~ 200mm
외경 범위	80mm ~ 420mm
폭 범위	23mm ~ 138mm
동정격하중(C)	98kN ~ 1680kN
정정격하중(C0)	127kN ~ 2360kN
제한 속도(그리스)	2000rpm~5000rpm
제한 속도(오일)	2600rpm~6700rpm
케이지 소재 옵션	황동, 강철, 폴리아미드
내부 정리 등급	CN, C3, C4

응용 시나리오

집합 처리의 진동 스크린 및 편심 드라이브
샤프트 편향 요구 사항이 있는 산업용 기어박스
풍력 터빈 메인 샤프트 및 요/피치 메커니즘
제지 롤 및 건조 실린더
샤프트 길이가 긴 광산용 컨베이어
제철소 연속주조설비

자주 묻는 질문

23200 시리즈에는 어떤 윤활 방법이 적용됩니까?

NLGI 등급 2 또는 3 리튬 복합 비누를 사용한 그리스 윤활은 제한 속도의 70% 미만의 속도에서 표준입니다. 오일 순환 또는 오일 배스 윤활은 작동 온도가 100°C를 초과하거나 속도가 제한 값에 접근할 때 적용됩니다.

올바른 내부 클리어런스를 선택하는 방법은 무엇입니까?

CN 간극은 강철 샤프트의 일반 작동 온도인 20°C~80°C에 적합합니다. C3 틈새는 내부 링과 하우징 사이의 온도 차이가 15°C를 초과하거나 억지 끼워 맞춤이 샤프트 직경의 0.05%를 초과하는 경우 적용됩니다.

베어링 교체 필요성을 나타내는 것은 무엇입니까?

ISO 10816-3 임계값을 초과하는 작동 진동 진폭의 증가, 일정한 부하에서 베어링 하우징 온도가 95°C 이상으로 상승하거나 회전 중에 금속이 갈리는 소리가 들립니다.

설치시 주의사항

장착 방법

인덕션 히터를 사용하여 내부 링을 균일하게 확장합니다. 표준 베어링강의 경우 최대 가열 온도는 110°C로 제한됩니다. 경도에 대한 템퍼링 효과를 방지하려면 120°C를 초과하지 마십시오.

샤프트 핏 추천

회전 샤프트 용도의 경우 f6 또는 m6 공차의 억지끼움을 사용하십시오. 고정식 샤프트 적용의 경우 h6 또는 h7 전환 맞춤을 사용하십시오. 하우징 보어 공차는 분할 하우징의 경우 H7, 솔리드 하우징의 경우 P6으로 권장됩니다.

윤활 간격

정상적인 조건에서는 1000시간 작동마다 또는 3개월마다 그리스를 다시 바르십시오. 주변 온도가 70°C를 초과하는 경우 재급유 간격을 500시간으로 줄이십시오.

보관 조건

부식 억제제를 그대로 사용하여 원래 포장에 보관하십시오. 주변 습도는 65% RH 미만, 온도 범위는 0°C ~ 40°C입니다. 3개 이상의 팔레트를 쌓지 마십시오.

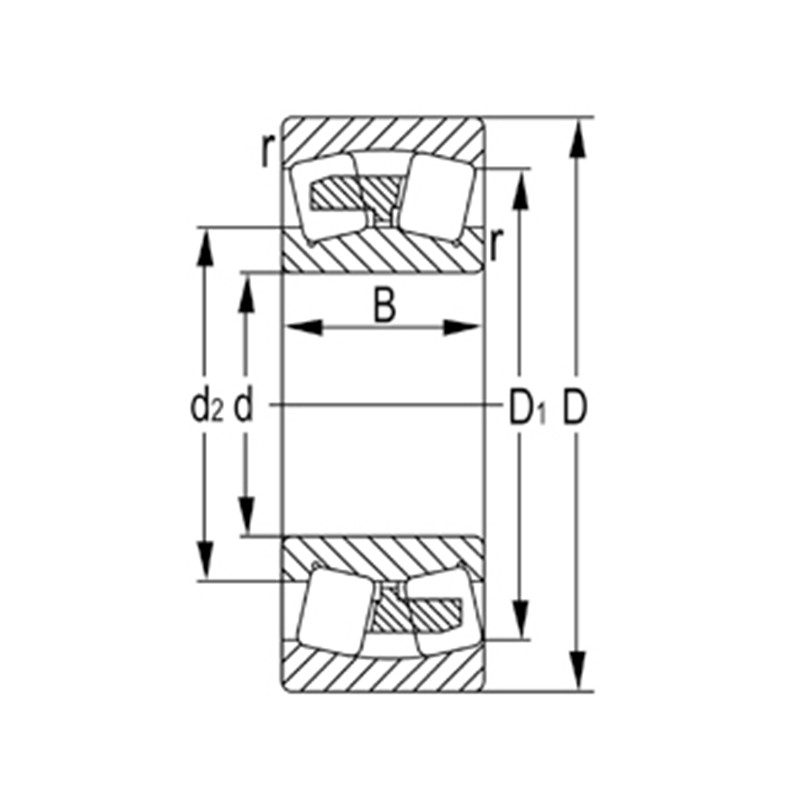

지정	주요치수(mm)				기본정격하중(KN)		제한속도(rpm)		무게
지정	디	디	비	RS 분	디ynamic(Cr)	정적(Cor)	그리스	오일	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
