LM 시리즈 표준 선형 슬라이딩 베어링 다양한 기계 및 자동화 장비에 널리 사용되는 고성능 선형 모션 구성 요소입니다. 이 일련의 베어링은 고품질 강철로 만들어졌으며 탁월한 내마모성과 부식성을 가지며 높은 하중과 속도를 견딜 수 있습니다. 구조 설계는 설치가 쉽고 다양한 가이드 레일 시스템과 호환되어 선형 운동의 부드러움과 정확성을 보장합니다. LM 시리즈 베어링의 내부 및 외부 고리는 정밀 가공 및 고품질 볼과 일치하여 마찰을 줄이고 작동 효율성을 향상시킵니다. 또한,이 일련의 베어링은 온도 적응성과 방지 기능이 우수하며 가혹한 환경에서 작업하는 데 적합합니다. 산업 자동화, 로봇, CNC 공작 기계 및 기타 분야에 이상적인 선택입니다. 합리적인 유지 보수 및 유지를 통해 LM 시리즈 베어링의 서비스 수명을 크게 확장하여 장비의 안정적인 작동을 보장합니다.
그만큼 LM 시리즈 자동 변속기 표준 선형 볼 베어링 까다로운 산업 응용 분야에서 부드럽고 정밀한 선형 운동을 위해 설계되었습니다. 자동화 시스템의 중요한 구성 요소로서 선형 베어링은 최소한의 마찰로 탁월한 성능을 제공합니다.
| 매개 변수 | 사양 |
|---|---|
| 재료 | 고 탄소 크롬 베어링 스틸 |
| 로드 용량 | 동적 : 1.96kn, 정적 : 3.92kn |
| 작동 온도 | -20 ° C ~ 120 ° C |
| 정밀 등급 | P0, P6, P5 사용 가능 |
| 표준 크기 | lm6uu에서 lm50uu |
| 씰 유형 | 이중 차폐 또는 고무 밀봉 옵션 |
우리의 LM 시리즈 선형 볼 베어링 널리 사용됩니다.
기존의 선형 베어링과 비교하여 LM 시리즈 자동 변속기 표준 제안 :
그만큼 LM 시리즈 선형 모션 베어링 표준 샤프트와 호환되며 대부분의 OEM 선형 베어링 장치를 대체 할 수 있습니다. 우리의 베어링 기능 :
LM6UU에서 LM50UU까지 표준 크기로 제공됩니다. 특수 응용 프로그램에 사용할 수있는 사용자 정의 구성 자동 변속기 시스템 및 산업 자동화.

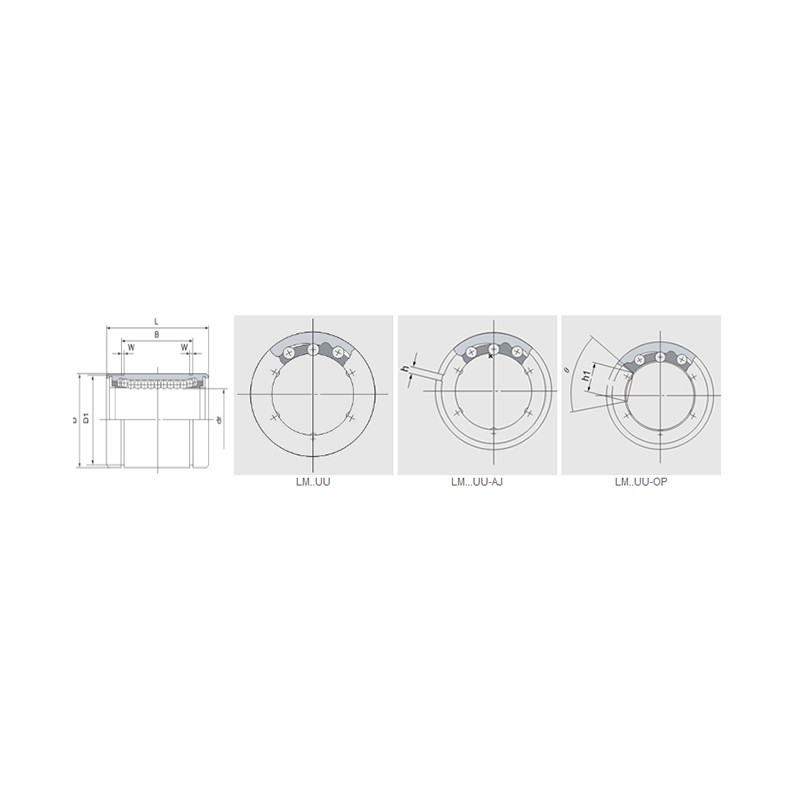

제품 사양
| 수지 리테이너 | 공칭 샤프트 직경 | 박사 | 주요 차원과 관용 | 이심률 | 방사형 클리어런스 (최대) | 기본 부하 등급 (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM… UU | 볼 회로 | 체중 (kg) | LM… uu-aj | 볼 회로 | 무게 | LM… UU-OP | 볼 회로 | 체중 (kg) | mm | mm | 용인 | 용인 | D MM | 공차 (μm) | L MM | 공차 (μm) | b mm | 공차 (μm) | W (MM) | D1 (MM) | 흠) | H1 (MM) | θ | 정도 | 높은 | 동적 | 공전 | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| lm6uu | 4 | 7.6 | lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| lm8uu | 4 | 15 | lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| lm10uu | 4 | 29.5 | lm10uu-aj | 4 | 29 | lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| lm16uu | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| lm20uu | 5 | 87 | lm20uu-aj | 5 | 85 | lm20uu-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| lm25uu | 6 | 220 | lm25uu-aj | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| lm30uu | 6 | 250 | lm30uu-aj | 6 | 245 | lm30uu-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| lm35uu | 6 | 390 | lm35uu-aj | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| lm50uu | 6 | 1580 | lm50uu-aj | 6 | 1560 | lm50uu-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
