맞춤형 31300 시리즈 테이퍼 롤러 베어링 제조업체, 공장

31300 시리즈

는 31300 시리즈 테이퍼 롤러 베어링 레이디얼 및 축방향 하중을 동시에 관리하도록 설계된 고정밀 분리형 베어링입니다. 이 시리즈는 표준 테이퍼 베어링에 비해 접촉각이 더 가파른 것이 특징이며 향상된 축방향 하중 전달 용량을 제공하도록 특별히 설계되었습니다. 어셈블리는 내부 링(원추), 외부 링(컵), 테이퍼 롤러 및 창형 케이지의 4가지 상호 의존적 구성 요소로 구성됩니다. 내부 형상은 롤러와 궤도의 원추형 표면이 베어링 축의 공통 정점에서 만나도록 수학적으로 최적화되어 고속 작동 중에 진정한 롤링 동작과 낮은 마찰을 보장합니다.

문의하기

31300 시리즈 · 테이퍼 롤러 · 가파른 각도

높은 추력 용량

31300 시리즈 테이퍼 롤러 베어링

축 추력 강화 컵/콘 분리 가능 로그 롤러 프로파일

향상된 축 추력 용량

31300 시리즈 각도의 경사도가 증가하면 베어링이 반경방향 안정성을 유지하면서 한 방향으로 상당한 추력 하중을 지지할 수 있습니다.

분리 가능한 구성요소 설계

컵 및 콘 어셈블리는 독립적이므로 산업용 하우징의 간단한 장착, 분리 및 유지 관리 검사 프로토콜을 용이하게 합니다.

부하 분산 정확도

로그 롤러 프로파일은 롤러/궤도 접촉점의 가장자리 응력을 줄여 가혹한 조건에서 사용 수명을 연장합니다.

낮은 운영 마찰

정밀하게 연마된 궤도와 최적화된 표면 마감은 연속 회전 중에 열 발생과 윤활유 저하를 최소화합니다.

기술적인 매개변수

보어 직경 범위 30mm - 150mm

외경 범위 65mm - 225mm

폭 범위 18mm - 45mm

접촉각 가파른 각도 디자인

동정격하중 42kN - 280kN

정밀등급 P0 / P6 / P5

소재 및 케이지

소재 GCr15 / SAE 52100

케이지 유형 프레스 스틸/가공된 황동

열 안정화 최대 150°C 연속

내부 틈새 C0 / C3 / C4

로그 프로파일 롤러 엔드 최적화

주요 응용 분야

자동차 구동계

견고한 축 지지가 필요한 차동 어셈블리, 피니언 샤프트 및 변속기 시스템에 통합되었습니다.

흠

중장비

복합 하중 응력을 관리하기 위해 건설 장비, 농업 기계 및 광산 컨베이어에 활용됩니다.

산업용 기어박스

동력 전달 중에 높은 토크와 축 추력이 존재하는 감속 기어 장치에 적용됩니다.

공작기계 스핀들

산업용 공정 장비에 회전 정확도와 강성을 제공합니다.

설치 및 유지 관리 프로토콜

클리어런스 조정 설치하는 동안 축방향 틈새 또는 예압을 올바르게 설정해야 합니다. 잘못 조정하면 조기 피로 또는 과도한 작동 온도가 발생할 수 있습니다.

윤활 호환성 윤활유(그리스 또는 오일)가 작동 온도 및 속도와 호환되는지 확인하십시오. 미네랄 기반 또는 합성 윤활제는 시동 전에 모든 접촉 표면에 도달해야 합니다.

보관 조건 베어링은 원래의 방습 포장에 넣어 건조하고 진동이 없는 환경에 보관해야 합니다. 응축 및 후속 산화를 방지하려면 주변 온도를 안정적으로 유지해야 합니다.

오염 예방 깨끗한 조립환경을 유지하세요. 궤도로 유입되는 고체 입자는 압입을 유발하여 표면 박리 및 베어링 고장을 초래할 수 있습니다.

취급 및 안전 표시

설치 중 베어링 링에 직접적인 충격을 가하지 마십시오. 장착을 위해 특수 유도 히터나 프레스 도구를 사용하십시오. 초기 설치 기간 동안 진동 신호와 열 출력을 정기적으로 모니터링하여 장착 및 정렬의 무결성을 확인합니다. 특정 윤활 시스템에 특수 베이스 오일이 필요한 경우를 제외하고 공장에서 적용된 부식 방지 오일을 제거해서는 안 됩니다.

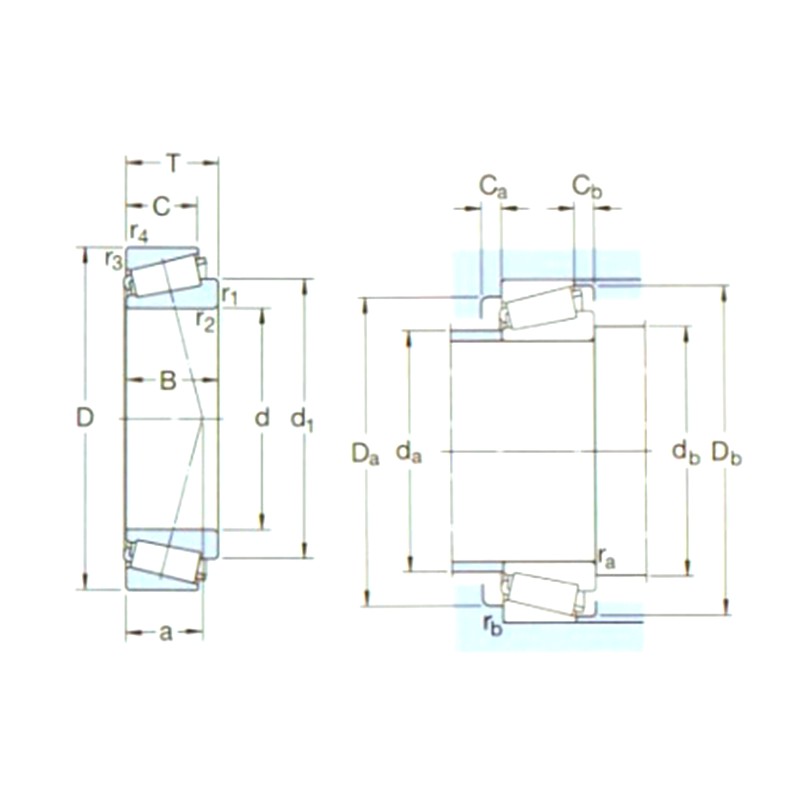

지정	주요 치수(mm)			기본정격하중(KN)		푸	속도 등급(rpm)		무게(Kg)	ISO335	치수(mm)							어버트먼트 및 필렛 치수(mm)									가치
지정	디1	디	비	dyc(Cr)	stc(Cor)	푸	속도 등급	속도 제한	무게(Kg)	디imensions (ABMA)	d	디1～	비	C	r1,2(분)	r3,4(분)	에	다(최대)	db(분)	디a(min)	디a(max)	디b(min)	Ca(분)	Cb(분)	라(최대)	rb(최대)	전자	Y	요
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
