맞춤형 32300 시리즈 테이퍼 롤러 베어링 제조업체, 공장

32300 시리즈

는 32300 시리즈 테이퍼 롤러 베어링 상당한 반경방향 및 축방향 하중을 동시에 관리하도록 설계된 대용량 분리형 베어링입니다. 이 시리즈는 내부 궤도(원추), 외부 궤도(컵) 및 테이퍼 롤러의 접촉각이 베어링 축의 공통 정점에 수렴하는 가파른 내부 형상을 특징으로 합니다. 이 특별한 디자인은 작동 중 진정한 롤링 모션과 낮은 마찰을 보장합니다. 고순도 크롬강으로 제조된 32300 시리즈는 표준 시리즈에 비해 단면적이 크고 롤러 직경이 커져 향상된 내하중 성능과 구조적 강성을 제공하는 것이 특징입니다. 이러한 베어링은 일반적으로 양방향 축 구속을 달성하기 위해 쌍으로 장착되어 중부하 기계식 동력 전달 및 차량 축 어셈블리의 기본 구성 요소가 됩니다.

문의하기

복합 부하 관리

최적화된 테이퍼형 접촉각을 통해 높은 크기의 추력과 방사형 힘을 지원하도록 설계되었습니다.

분리 가능한 구성 요소

컵과 콘 어셈블리(롤러 및 케이지)는 독립적으로 장착 가능하므로 유지 관리가 용이하고 간격을 정밀하게 조정할 수 있습니다.

높은 치수 안정성

특수 열처리 공정은 변동하는 열 조건에서도 베어링의 기하학적 공차를 유지하도록 보장합니다.

낮은 운영 마찰

정밀 연삭된 궤도는 표면 거칠기를 최소화하여 고속 회전 시 토크와 열 축적을 줄입니다.

기술적 특성

재료 사양 GCr15 고탄소 크롬 베어링강

케이지 재질 프레스 강철/가공된 황동(응용 분야에 따라 다름)

정밀등급 P0(일반), P6, P5

로딩 유형 단방향 축방향 고방사형

온도 범위 -30°C~120°C(표준 윤활)

기본 애플리케이션 시나리오

에

자동차 파워트레인

대형 트럭 휠 허브, 차동 장치 및 변속기 시스템.

안으로

산업기계

기어박스 감속 장치, 압연기 및 광산 장비의 주요 구성 요소입니다.

건설장비

충격 부하 저항이 필요한 굴삭기 및 불도저의 최종 드라이브 어셈블리에 통합되었습니다.

농업공학

트랙터 및 수확 기계의 고응력 피봇 포인트 및 구동축.

[H]

보관 및 취급

베어링은 수분 응결을 방지하기 위해 온도가 일정한 깨끗하고 건조한 환경에 보관해야 합니다. 원래의 보호 그리스 코팅은 그대로 유지되어야 합니다. 설치하는 순간까지 방청 포장을 제거하지 마십시오. 링의 타원형 변형을 방지하려면 지정된 높이 이상으로 수직으로 쌓지 마십시오.

[피]

사용시 주의사항

축방향 클리어런스 조정 조기 피로나 과열을 방지하려면 조립 중에 엔드플레이 또는 예압을 제조업체 사양에 따라 정확하게 설정해야 합니다.

오염 통제 하우징과 샤프트에 연마 입자가 없는지 확인하십시오. 실외 또는 먼지가 많은 환경에서 윤활유 순도를 유지하려면 호환 가능한 씰을 사용하십시오.

윤활 선택 롤러와 궤도 사이에 충분한 유막을 유지하기 위해 심한 충격 하중이 수반되는 적용 분야의 그리스에 극압(EP) 첨가제를 사용하십시오.

정렬 확인 테이퍼 롤러에 가장자리 하중이 가해지지 않도록 샤프트와 하우징의 동심도가 지정된 제한 내에 있는지 확인하십시오.

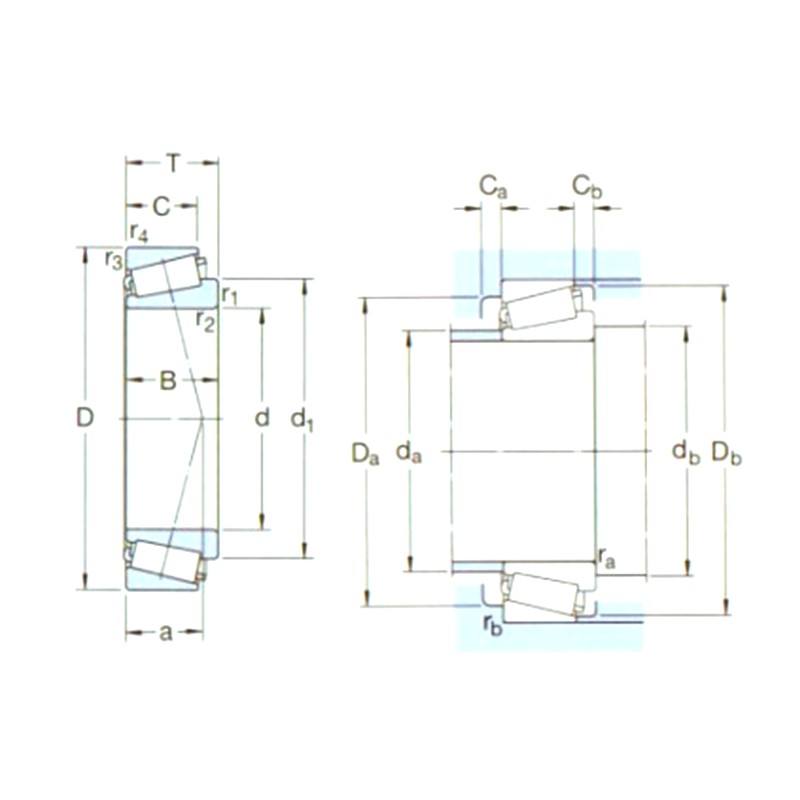

지정	주요 치수(mm)			기본정격하중(KN)		푸	속도 등급(rpm)		무게(Kg)	ISO335	치수(mm)							어버트먼트 및 필렛 치수(mm)									가치
지정	디1	디	비	dyc(Cr)	stc(Cor)	푸	속도 등급	속도 제한	무게(Kg)	디imensions (ABMA)	d	디1～	비	C	r1,2(분)	r3,4(분)	에	다(최대)	db(분)	디a(min)	디a(max)	디b(min)	Ca(분)	Cb(분)	라(최대)	rb(최대)	전자	Y	요
32303J2/Q	17	47	20,25	40	33,5	3,65	12000	16000	0,17	2FD	17	30,7	19	16	1	1	12	24	23	39	41	43	3	4	1	1	0,28	2,1	1,1
32304J2/Q	20	52	22,25	51	45,5	5	12000	14000	0,23	2FD	20	34,5	21	18	1,5	1,5	14	27	27	43	45	47	3	4	1,5	1,5	0,3	2	1,1
32305J2	25	62	25,25	60,5	63	7,1	8000	12000	0,36	2FD	25	41,7	24	20	1,5	1,5	15	33	32	52	55	57	3	5	1,5	1,5	0,3	2	1,1
32306J2/Q	30	72	28,75	88	85	9,65	7500	10000	0,55	2FD	30	48,7	27	23	1,5	1,5	18	39	37	59	65	66	3	5,5	1,5	1,5	0,31	1,9	1,1
32307J2/Q	35	80	32,75	95,2	106	12,2	6700	9000	0,73	2FE	35	54,8	31	25	2	1,5	20	44	44	66	71	74	4	7,5	2	1,5	0,31	1,9	1,1
32307BJ2/Q	35	80	32,75	93,5	114	13,2	6300	8500	0,80	5FE	35	59,3	31	25	2	1,5	24	42	44	61	71	76	4	7,5	2	1,5	0,54	1,1	0,6
32307/37BJ2/Q	37	80	32,75	93,5	114	13,2	6300	8500	0,85	-	37	54,8	31	25	2	1,5	20	44	44	66	71	74	4	7,5	2	1,5	0,54	1,1	0,6
32308J2/Q	40	90	35,25	117	140	16	5300	8000	1,00	2FD	40	62,9	33	27	2	1,5	23	51	49	73	81	82	3	8	2	1,5	0,35	1,7	0,9
32309J2/Q	45	100	38,25	140	170	20,4	4800	7000	1,35	2FD	45	70,4	36	30	2	1,5	25	57	53	82	91	93	4	8	2	1,5	0,35	1,7	0,9
32309BJ2/QCL7C	45	100	38,25	156	176	20	5000	6700	1,45	5FD	45	74,8	36	30	2	1,5	30	55	53	76	91	94	5	8	2	1,5	0,54	1,1	0,6
32310J2/Q	50	110	42,25	172	212	24	4300	6300	1,80	2FD	50	77,7	40	33	2,5	2	27	63	60	90	100	102	5	9	2	2	0,35	1,7	0,9
32310TN9	50	110	42,25	172	212	24	4300	6300	1,80	2FD	50	77,7	40	33	2,5	2	27	63	60	90	100	102	5	9	2	2	0,35	1,7	0,9
32310BJ2/QCL7C	50	110	42,25	183	216	24,5	4500	6000	1,85	5FD	50	82,9	40	33	2,5	2	34	62	60	83	100	103	5	9	2	2	0,54	1,1	0,6
32311J2	55	120	45,5	198	250	28,5	4000	5600	2,30	2FD	55	84,6	43	35	2,5	2	29	68	65	99	112	111	5	10,5	2	2	0,35	1,7	0,9
32311BJ2/QCL7C	55	120	45,5	216	260	30	4300	5600	2,50	5FD	55	90,5	43	35	2,5	2	36	67	65	91	112	112	5	10,5	2	2	0,54	1,1	0,6
32312J2/Q	60	130	48,5	229	290	34	3600	5300	2,85	2FD	60	91,7	46	37	3	2,5	31	74	72	107	118	120	6	11,5	2,5	2	0,35	1,7	0,9
32312BJ2/QCL7C	60	130	48,5	255	305	35,5	3800	5000	2,80	5FD	60	98,1	46	37	3	2,5	38	73	72	99	118	122	6	11,5	2,5	2	0,54	1,1	0,6
32313J2/Q	65	140	51	264	335	40	3400	4800	3,45	2GD	65	99,2	48	39	3	2,5	33	80	77	117	128	130	6	12	2,5	2	0,35	1,7	0,9
32313BJ2/QU4CL7CVQ267	65	140	51	285	345	40,5	3600	4800	3,35	5GD	65	105	48	39	3	2,5	41	79	77	107	128	131	6	12	2,5	2	0,54	1,1	0,6
32314J2/Q	70	150	54	297	380	45	3200	4500	4,30	2GD	70	106	51	42	3	2,5	36	86	82	125	138	140	6	12	2,5	2	0,35	1,7	0,9
32314BJ2/QCL7C	70	150	54	325	400	46,5	3400	4300	4,25	5GD	70	113	51	42	3	2,5	44	85	82	115	138	141	7	12	2,5	2	0,54	1,1	0,6
32315J2	75	160	58	336	440	51	3000	4300	5,20	2GD	75	113	55	45	3	2,5	38	92	87	133	148	149	7	13	2,5	2	0,35	1,7	0,9
32315BJ2/QCL7C	75	160	58	380	475	55	3200	4000	5,55	5GD	75	120	55	45	3	2,5	46	90	87	124	148	151	7	13	2,5	2	0,54	1,1	0,6
32316J2	80	170	61,5	380	500	57	3000	4300	6,20	2GD	80	120	58	48	3	2,5	41	98	92	142	158	159	7	13,5	2,5	2	0,35	1,7	0,9
32317J2	85	180	63,5	402	530	60	2800	4000	6,85	2GD	85	126	60	49	4	3	42	103	99	150	166	167	7	14,5	3	2,5	0,35	1,7	0,9
32317BJ2	85	180	63,5	391	560	62	2800	4000	7,50	5GD	85	135	60	49	4	3	52	102	99	138	166	169	7	14,5	3	2,5	0,54	1,1	0,6
32318J2	90	190	67,5	457	610	67	2600	4000	8,40	2GD	90	133	64	53	4	3	44	109	105	157	176	177	7	14,5	3	2,5	0,35	1,7	0,9
32319J2	95	200	71,5	501	670	72	2400	3400	11,0	2GD	95	141	67	55	4	3	47	115	110	166	186	186	8	16,5	3	2,5	0,35	1,7	0,9
32320J2	100	215	77,5	572	780	83	2200	3000	12,5	2GD	100	151	73	60	4	3	51	123	115	177	201	200	8	17,5	3	2,5	0,35	1,7	0,9
32321J2	105	225	81,5	605	815	85	2000	3000	14,5	2GD	105	158	77	63	4	3	53	129	120	185	211	209	9	18,5	3	2,5	0,35	1,7	0,9
32322	110	240	84,5	627	830	86,5	1900	2800	17,0	2GD	110	168	80	65	4	3	55	137	125	198	226	222	9	19,5	3	2,5	0,35	1,7	0,9
32324J2	120	260	90,5	792	1120	110	1800	2600	21,5	2GD	120	181	86	69	4	3	60	148	135	213	245	239	9	21,5	3	2,5	0,35	1,7	0,9

32300 시리즈

기술 사양 및 성능 프로필: 32300 시리즈 테이퍼 롤러 베어링
