시리즈 33200 테이퍼 롤러 베어링 중단 및 고정밀 애플리케이션에서 일반적으로 사용되는 베어링 유형입니다. 이러한 종류의 베어링은 내부 링, 외부 링, 롤러 및 케이지로 구성되며 우수한 하중 기능 및 내마모성을 갖습니다. 이 설계를 통해 베어링은 작동 중에 방사형 및 축 방향 하중을 견딜 수 있으며 자동차, 엔지니어링 기계, 철도 및 기타 분야에 사용하기에 적합합니다. 33200 시리즈의 테이퍼 롤러는 더 큰 접촉 영역을 제공하여 하중 용량 및 작동 안정성을 향상시킵니다. 이 일련의 베어링은 일반적으로 고품질 합금 강철로 만들어지며 우수한 내열성 및 부식 저항을 가지므로 가혹한 작업 환경에서의 신뢰성을 보장합니다. 또한 33200 시리즈 베어링의 표준화 된 설계는 교체 및 유지 보수를 용이하게하고 사용 비용을 줄입니다.
그만큼 33200 시리즈 테이퍼 롤러 베어링 다양한 산업 및 기계 응용 분야에 적합한 고성능 고정밀 롤링 베어링입니다. 디자인은 방사형 및 축 하중 용량을 결합하여 높은 하중을 견딜 수 있고 원활한 작동을 달성합니다. 이 일련의 베어링은 자동차, 산업 장비, 항공 우주, 에너지 및 기타 분야에서 널리 사용됩니다.
1. 슈퍼 하중 용량
최적화 된 롤러 및 리브 접촉 설계는 표준 베어링에 비해 하중 분포 균일 성을 향상시키고 동적 하중 용량을 20% 증가시킵니다.
충격 부하 및 진동 환경 (예 : 채굴 기계, 중장 트럭)에 적합합니다.
2. 확장 된 서비스 수명
특수 열 처리 공정 (CarbonItriding Technology)은 표면 경도 (HRC 60)를 향상시키고 피로 수명을 30%증가시킵니다.
녹 방지 코팅 옵션 (예 : 인산도 또는 아연 도금)은 습한 환경에 적합합니다.
3. 정밀 작동 및 낮은 에너지 소비
ISO P5 레벨 정확도 (선택적 P4)는 마찰 손실을 줄이고 장비를 최대 15%까지 절약 할 수 있도록 도와줍니다.
고정밀 전송 요구 사항 (예 : 공작 기계 스핀들)을 충족하기위한 조정 가능한 예압 설계.
4. 다기능 적응성
주류 브랜드 및 교환 가능한 모델과 호환되는 황실 및 메트릭 크기 (예 : 33205, 33206, 33212 등)를 제공하십시오.
사용자 정의 지원 (씰, 그리스, 재료).
응용 분야
자동차 산업 : 자동차 차이, 기어 박스, 모터 등에 사용됩니다.
산업용 기계 : 공작 기계, 컨베이어 벨트, 펌프, 팬 등과 같은 산업 기계.
에너지 장비 : 발전기, 터빈, 압축기 등과 같은
항공 우주 : 항공기 엔진 및 랜딩 기어와 같은 주요 부품에 사용됩니다.
가전 제품 : 세탁기, 냉장고, 에어컨 등과 같은
제품 사양

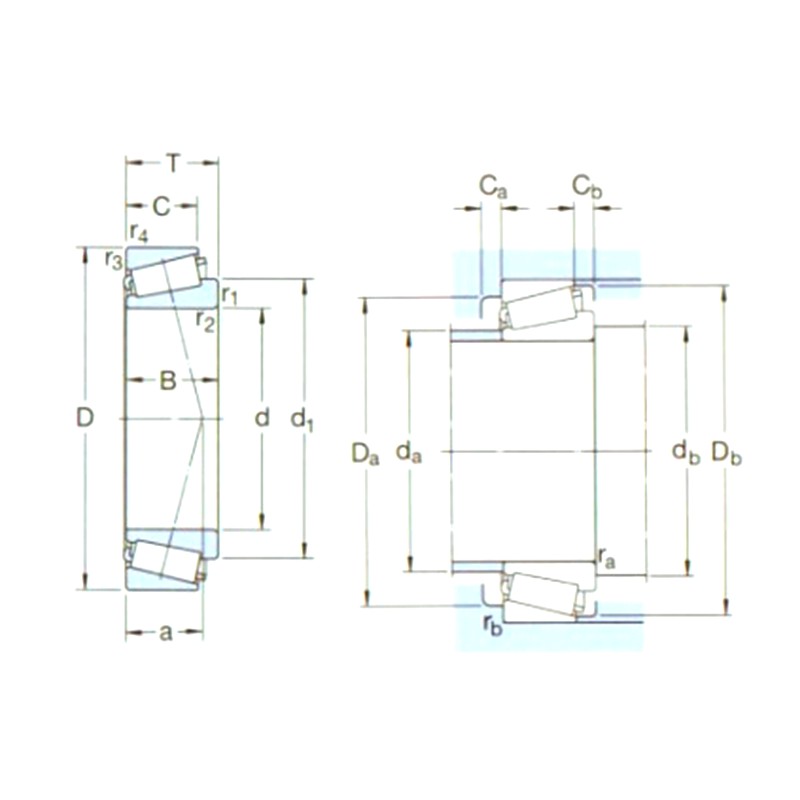

| 지정 | 주요 치수 최고 (mm) | 기본 부하 등급 최고 (KN) | 푸 | 속도 등급 (RPM) | 체중 (kg) | ISO335 | 치수 ≥ (mm) | 지대 및 필렛 치수 가장지 (mm) | 값 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 디1 | D | 비 | D와이기음 (CR) | STC (COR) | 속도 등급 | 제한 속도 | 치수 (A비MA) | 디 | D1 ～ | B | C | R1,2 (최소) | R3,4 (최소) | 에이 | DA (max) | DB (Min) | DA (Min) | DA (max) | DB (Min) | CA (Min) | CB (Min) | RA (Max) | RB (최대) | 이자형 | Y | 에야디야 | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2DE | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2DE | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2DE | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3DE | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3DE | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3DE | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1,60 | 3EE | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3EE | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213tn9/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3EE | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3EE | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3EE | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3EE | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3EE | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
